GIGABYTE B360 AORUS GAMING 3 WIFI主板用料相当到位,CPU采用7相供电并搭配全新数位电源设计,扩充部分提供两组M.2扩充,SATA接头部分则是提供6组扩充。读取超过41000MB/s,写入也达到39000MB/s。本文就给大家展示这块主板的包装、细节和做工,对这块主板进行详细的测试,总结我的使用感受。

技嘉 AORUS系列产品在电竞领域也耕耘多年,推出的产品也一直都是许多电竞玩家最爱,Intel B360芯片组解禁后,各家板厂开始将产品线补足,让玩家们有更多元的产品线可以挑选,这次要介绍技嘉GIGABYTE推出的‘B360 AORUS GAMING 3 WIFI’。

B360 AORUS GAMING 3 WIFI用料部分相当到位,CPU采用7相供电并搭配了全新复合式数位电源设计,MOSFET有独立散热模组,提供稳定的供电品质,外接传输界面导入传输速率相当高的USB3.1 Gen2 Type-A与Gen1 Type-C,音效采用Realtek ALC 892音效芯片搭配CHEMICON音效专用电容,音效品质上提供不错的输出品质,内存部分提供四组插槽,频率可支持DDR4-2666MHz,M.2界面导入一组M.2提供PCIe Gen3 x4与SATA Gen 3讯号,另一组M.2提供PCIe Gen3 x2与SATA Gen 3讯号,两组M.2皆支持Intel Optane技术,另外还提供了CNVi组WiFi卡扩充界面,配件中有Intel CNVi 802.11ac无线网卡,可让玩家自行升级安装,PCIe x16提供两组扩充,第一组插槽导入金属遮盖,降低杂讯,提高效能与讯号品质,网路采用Intel网路卡,提供相当不错的网路稳定度与速度,RGB LED发光控制提供两组插槽,可通过工具软件调整灯光与模式,还可与其他产品做同步控制,功能相当齐全与强悍。

1 GIGABYTE 技嘉 B360 AORUS GAMING 3 WIFI 主板开箱

▼彩盒标示产品型号与特色,这款主板为G-Rex战队指定推荐

电脑主板晒单好文参考

▼AORUS Logo

▼上网登录即可免费升级五年保修

▼产品型号:B360 AORUS GAMING 3 WIFI(支持第九代处理器)

▼标示支持第八代Intel Core系列处理器、Intel Optane技术、采用Intel B360芯片组、搭载Intel CNVi无线网络卡、支持RGB FUSION功能与Smart Fan 5

▼包装背面标示产品特色与规格

▼I/O与产品规格标示

▼产品特色

  • ①搭载Intel CNVi无线网络卡
  • ②提供M.2散热片
  • ③采用RGB FUSION技术,支持数位灯条
  • ④支持Smart Fan 5智慧温控技术
  • ⑤搭载Intel网络卡搭配cFosSpeed网络加速软件
  • ⑥提供双PCIe Gen3 M.2插槽(x4&x2)
  • ⑦第一组PCIe x16导入防护装甲
  • ⑧音效搭配高品质音效专用电容
  • ⑨音效噪声干扰隔离
  • ⑩原生Intel USB 3.1 Gen 2界面

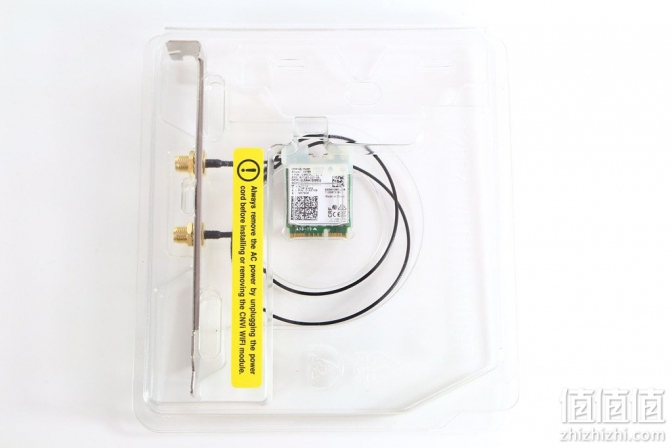

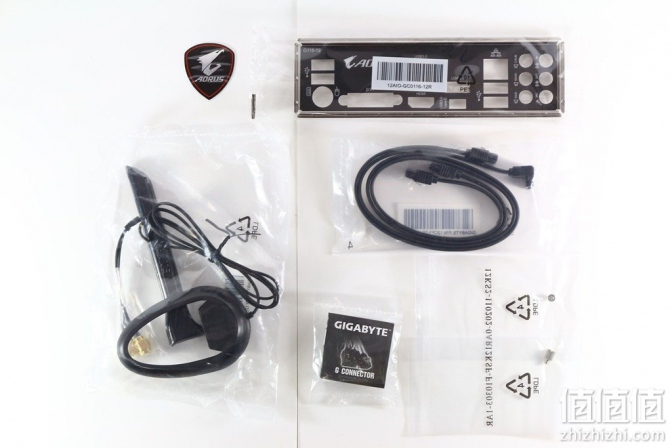

▼配件:主板说明书、保修书、CNVi安装说明书、AORUS贴纸、驱动光盘、SATA 6Gb/s传输线*2、I/O挡板、M.2固定螺丝、M.2螺丝铜柱、前面板快接插pin、2T2R无线网卡天线与Intel CNVi无线网路卡

电脑主板晒单好文参考

2 用料与规格介绍

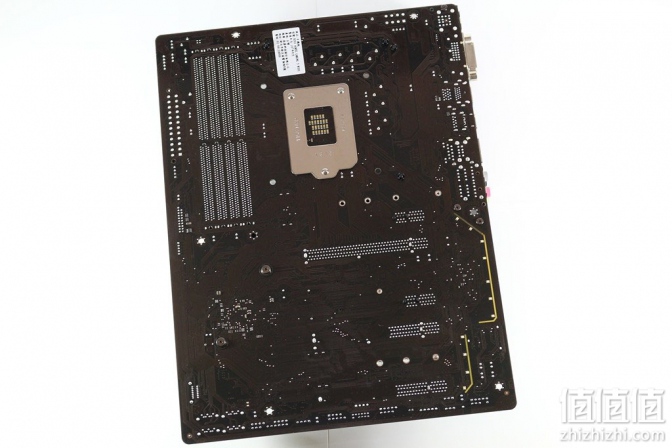

▼主板正反面一览,采用低调的黑色PCB,整体质感相当不错,I/O上方有一块黑色AORUS饰板与散热片搭配造型

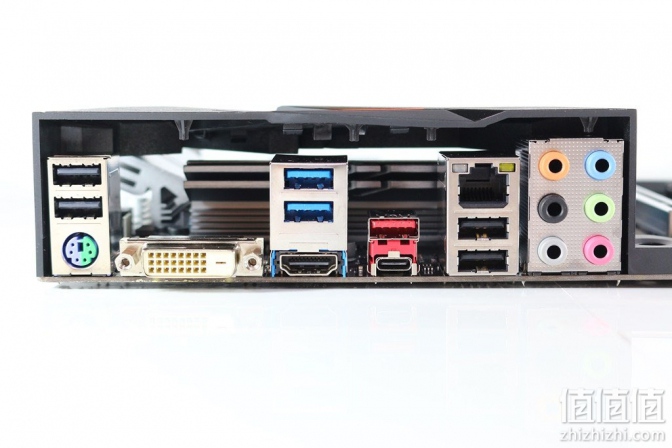

▼I/O部分:PS/2、USB2.0*4、DVI、HDMI、USB3.1 Gen 2 Type-A、USB3.1 Type-C、USB 3.1 Gen 1 Type-A*2、RJ-45与7.1声道音讯输出

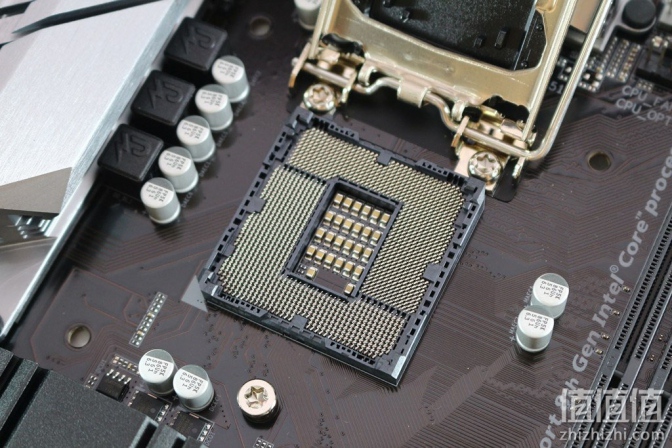

▼CPU脚座,支持LGA1151处理器,还支持第九代处理器喔!!

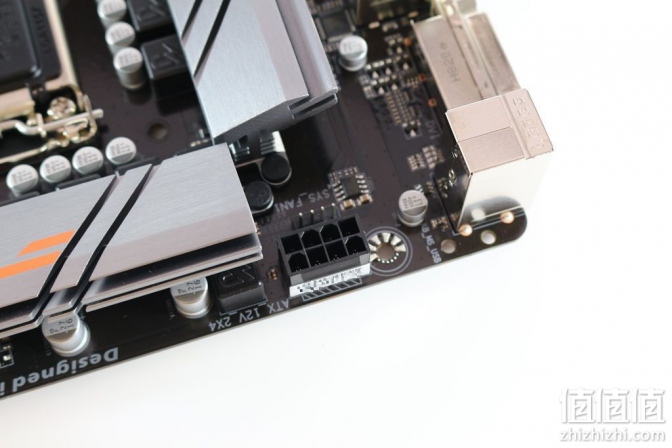

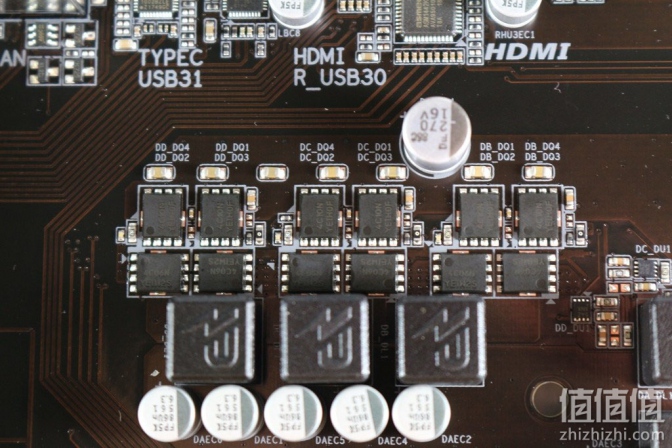

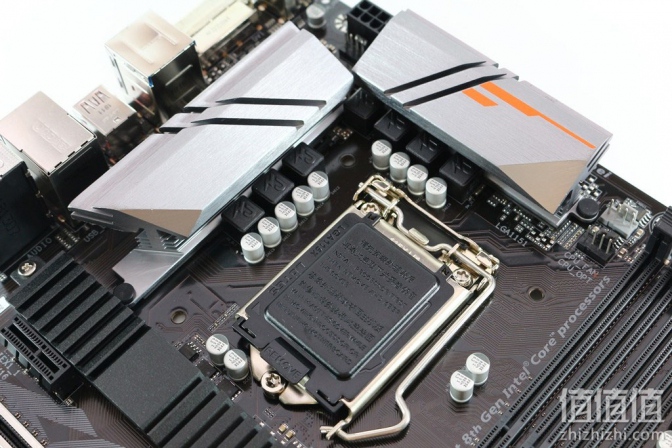

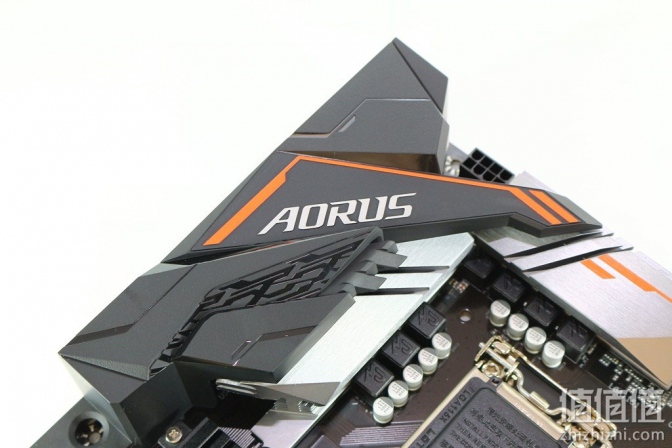

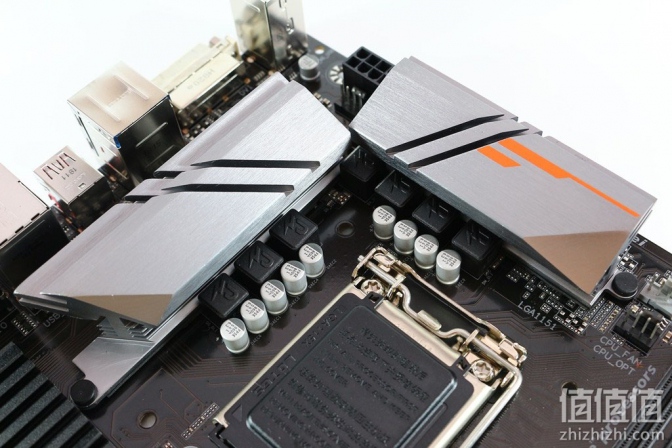

▼CPU供电部分采用7(4+3)相供电,搭配Intersil ISL95866C PWM控制器,MOSFET有独立散热片做散热,处理器供电为4相,MOSFET为上一下二结构,内显为3相供电,MOSET为上一下一结构,CPU VCore供电为8 Pin

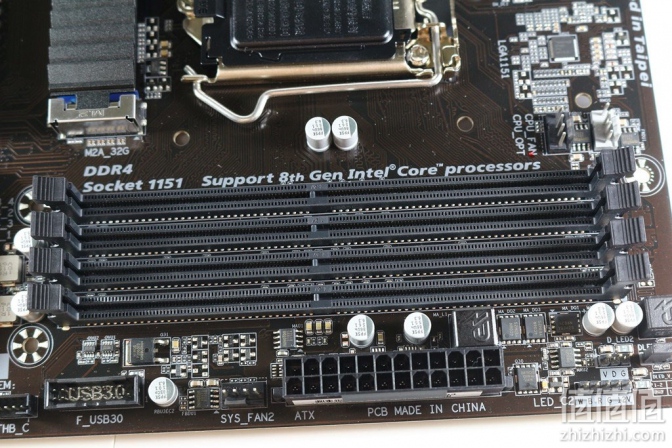

▼内存扩充槽为4条

▼内存电源用料

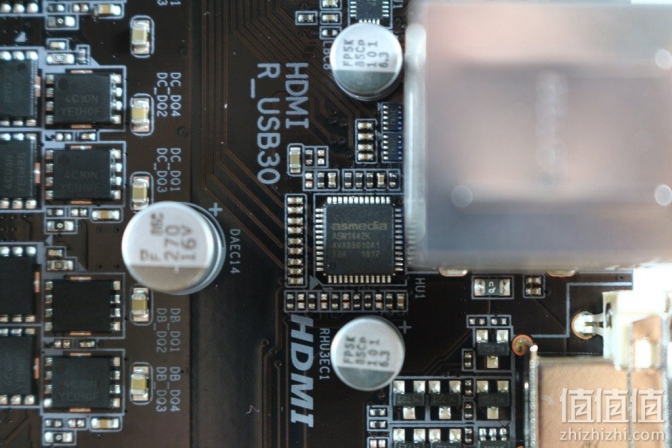

▼ASMedia ASM1442K HDMI Level Shift芯片

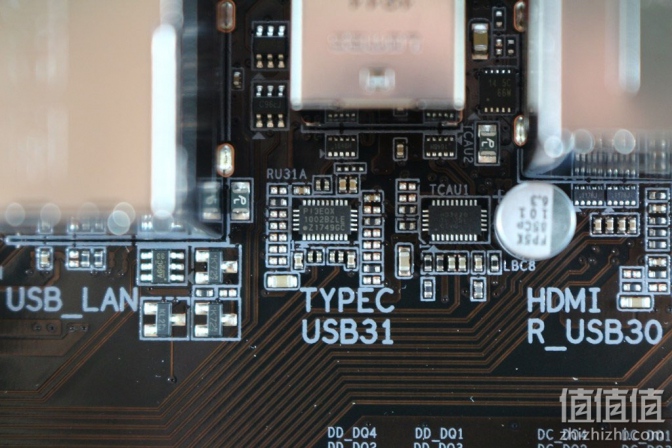

▼Pericom PI3EQX USB3.1 Redriver芯片

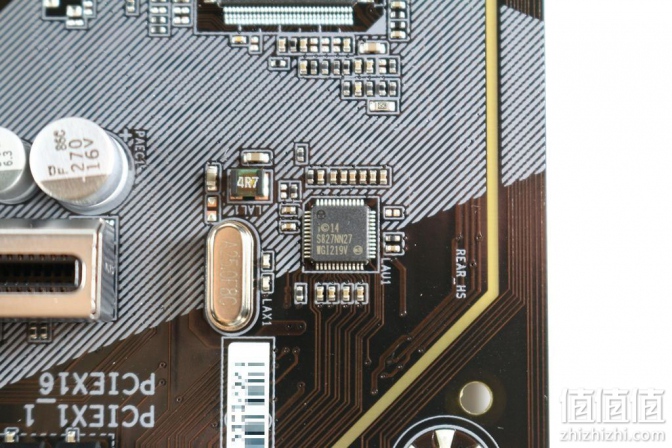

▼网络芯片:Intel WGI219V

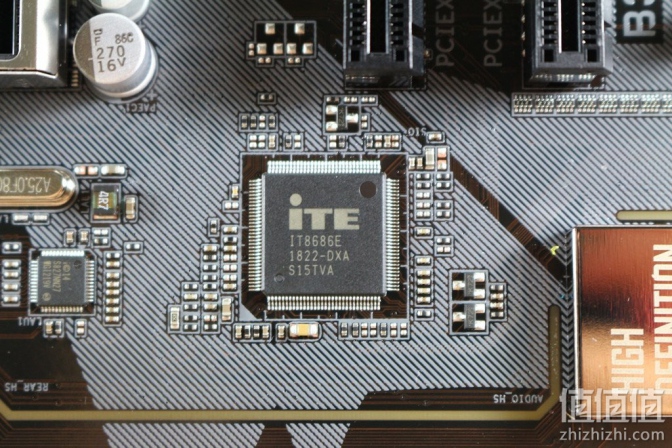

▼iTE IT8686E Super IO芯片

电脑主板晒单好文参考

▼iTE IT8898FN PCIe讯号切换芯片

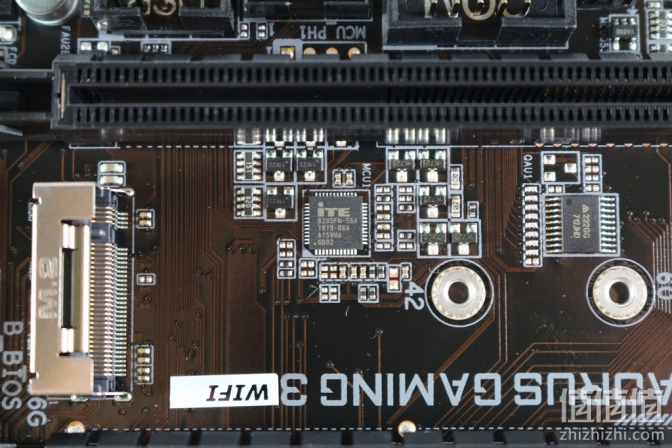

▼iTE IT8295FN-56A RGB MCU芯片

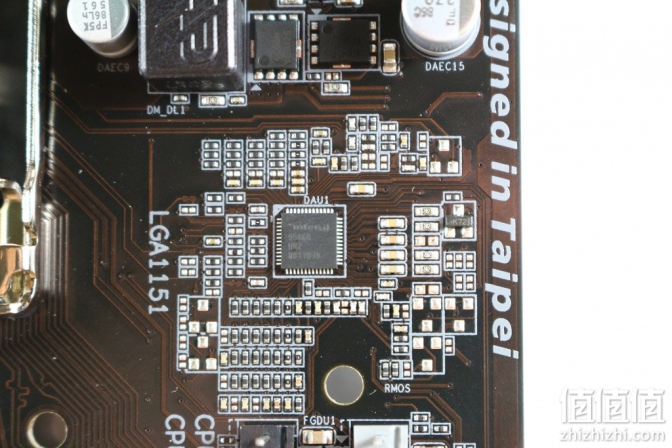

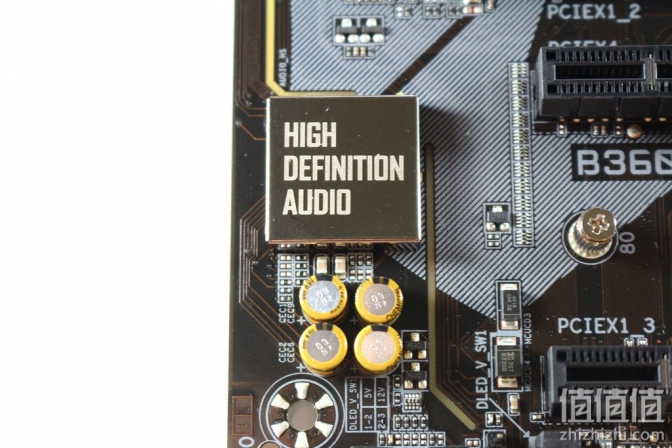

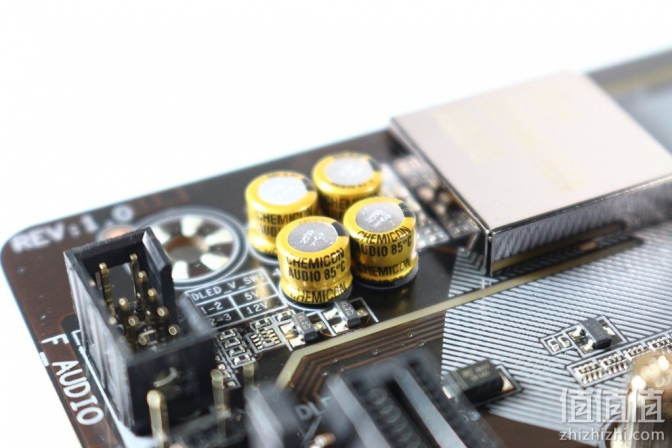

▼音效芯片采用ALC892搭配CHEMICON音效专用电容

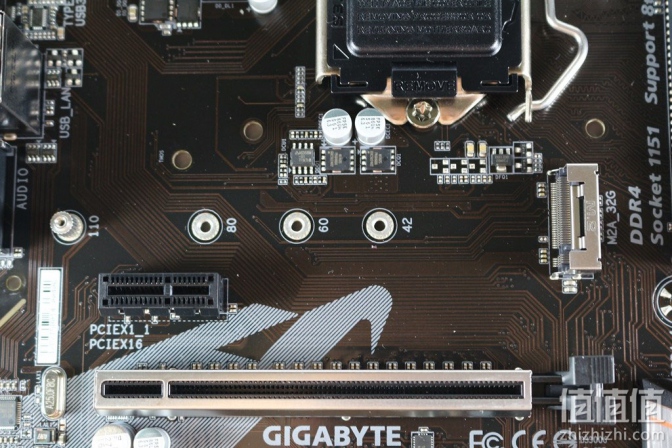

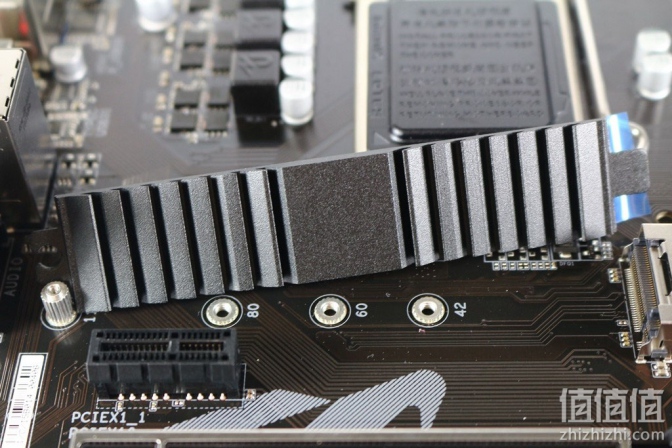

▼一组Ultra M.2提供PCIe Gen3 x4与SATA Gen 3讯号,并提供独立散热模组,另一组M.2则提供PCIe Gen3 x2与SATA Gen 3讯号

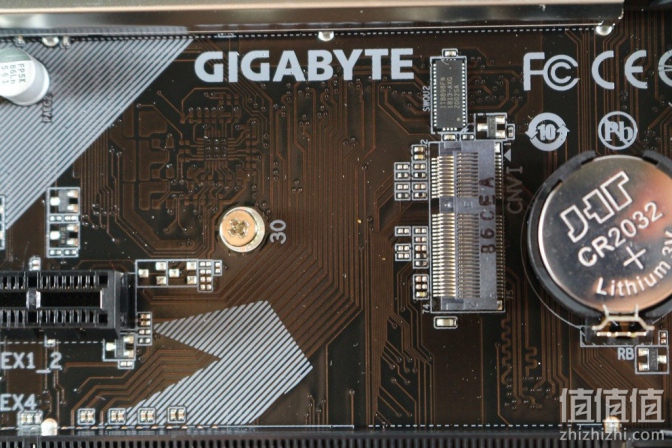

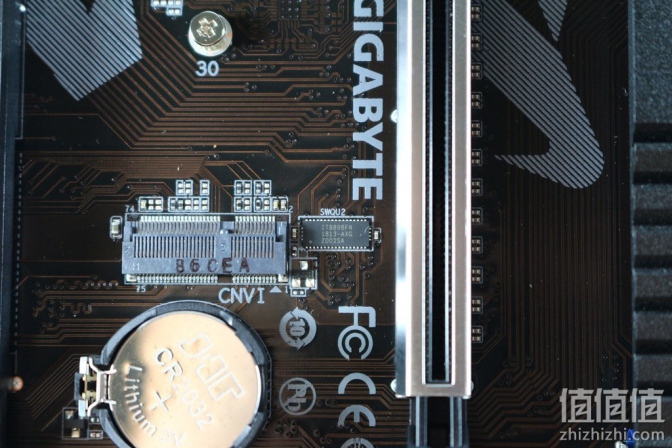

▼CNVi WiFi扩充

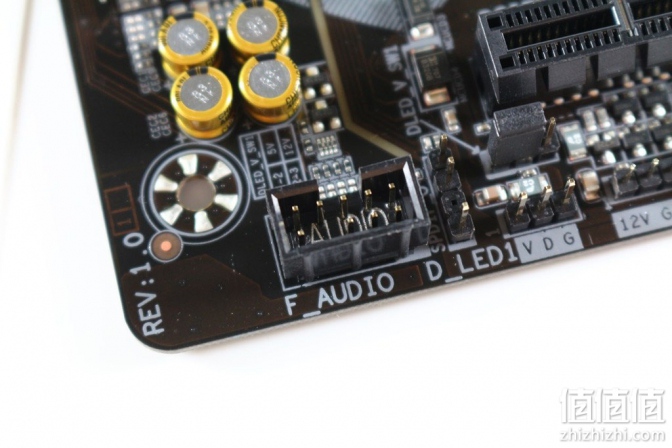

▼前置Audio插Pin

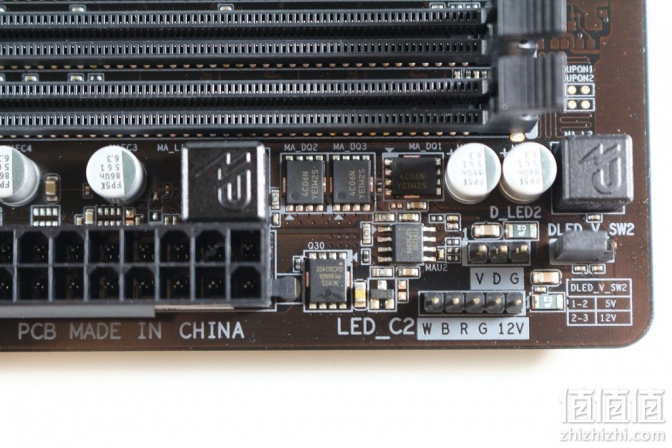

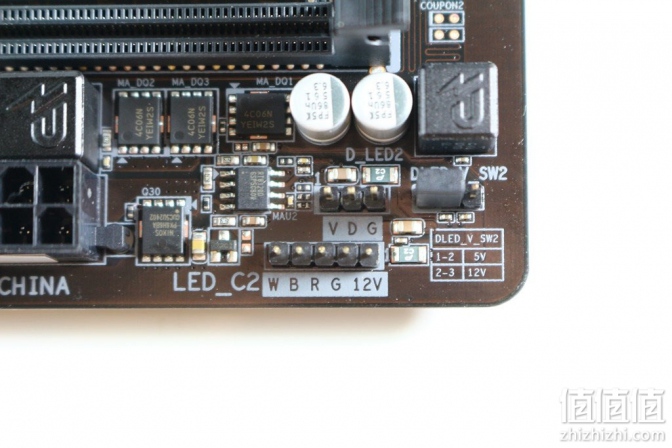

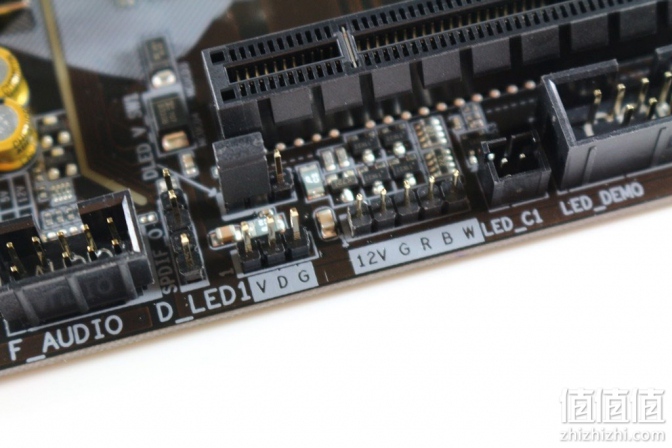

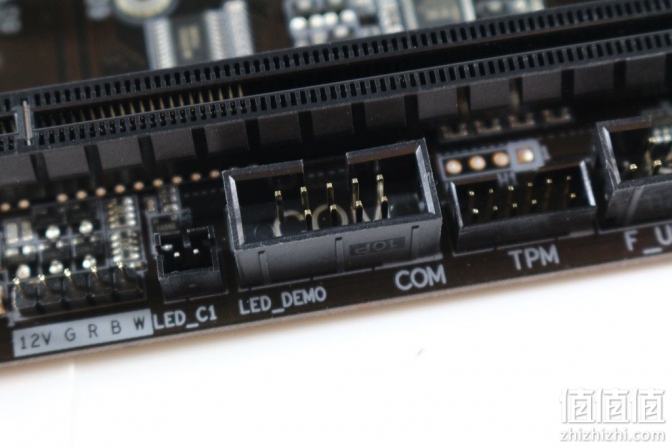

▼两组RGB LED控制与数位灯条控制插Pin

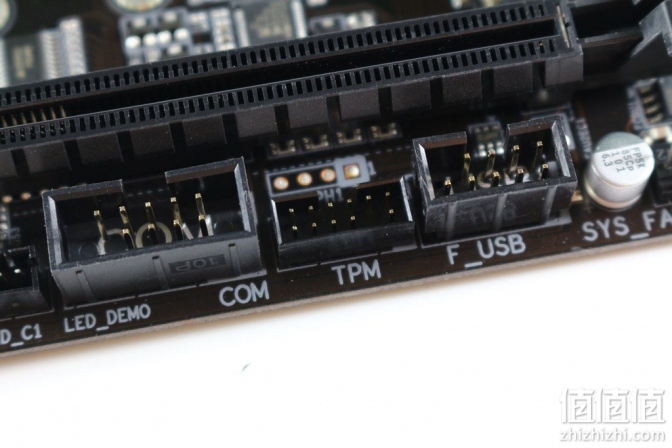

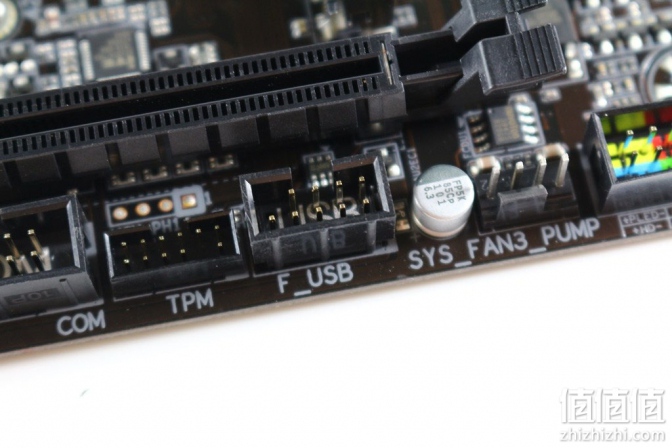

▼TPM模组插Pin

▼Com Port插Pin

▼两组前置USB 2.0插Pin

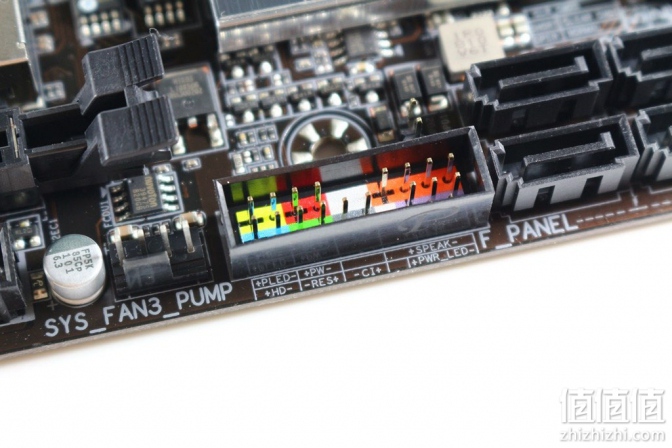

▼前置面板插Pin

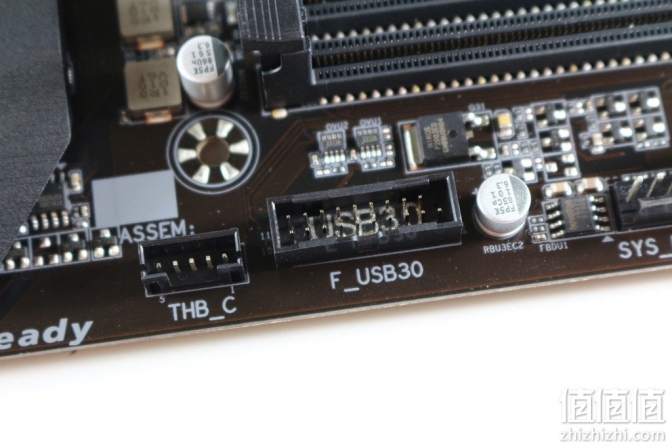

▼两组前置USB 3.0插Pin

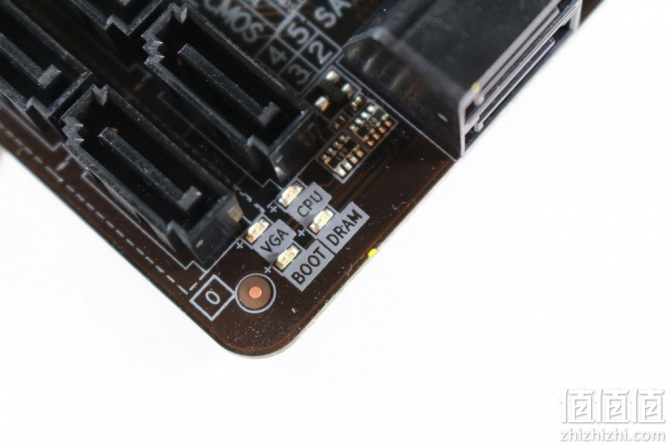

▼快速除错灯号

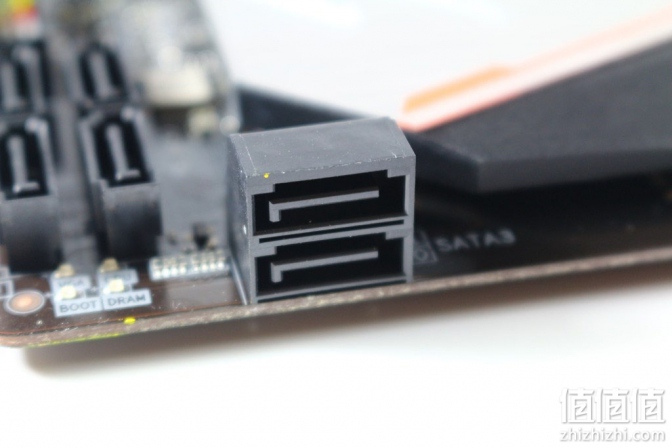

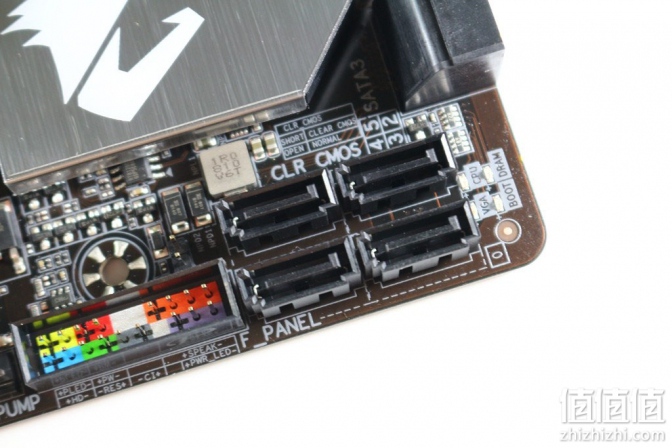

▼SATA部分为六组SATA 6Gb/s

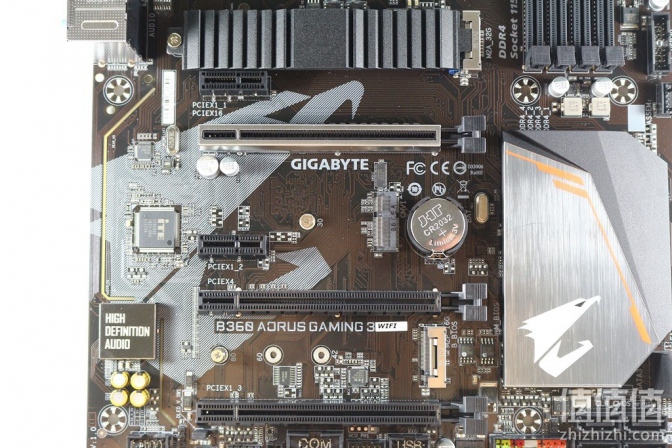

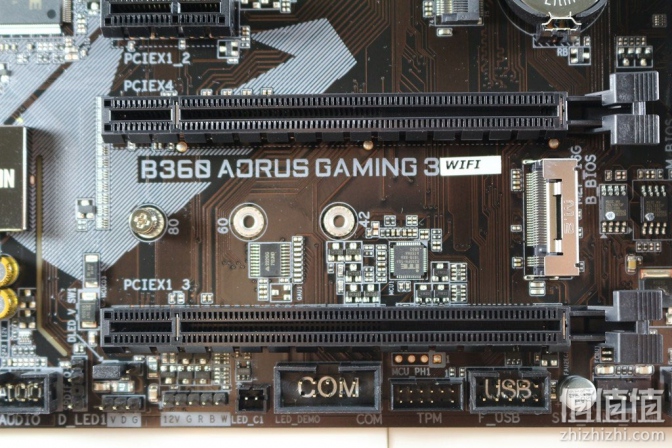

▼PCIe扩充槽一览

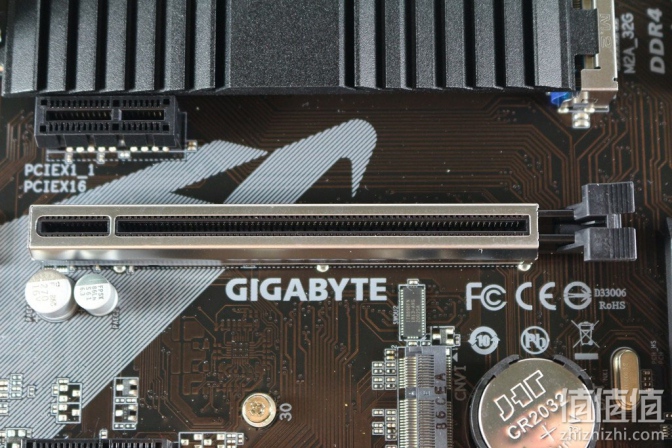

▼第一组插槽导入金属遮盖,降低噪声,提高效能与讯号品质

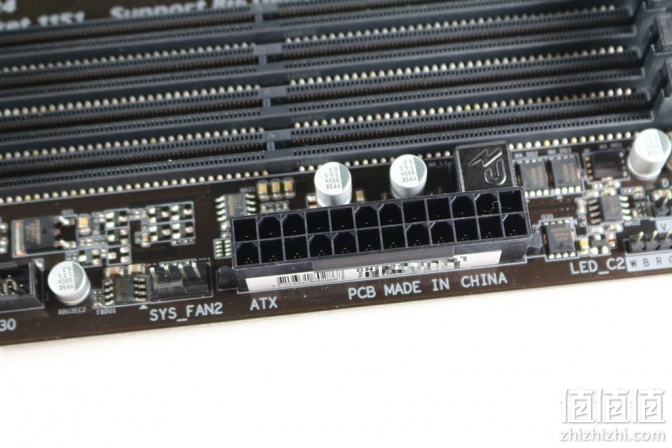

▼主板为20+4 Pin电源供电

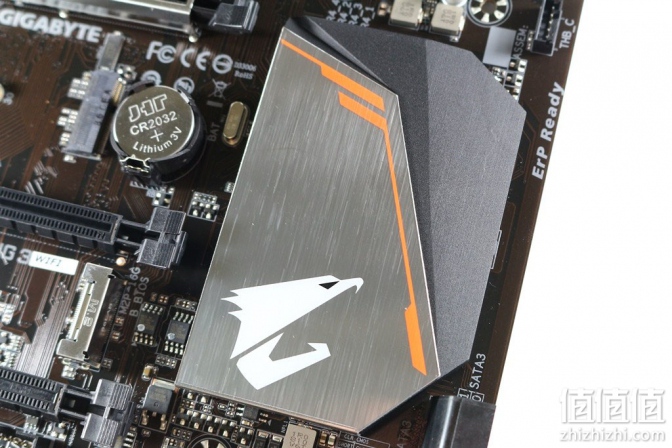

▼B360 PCH散热片

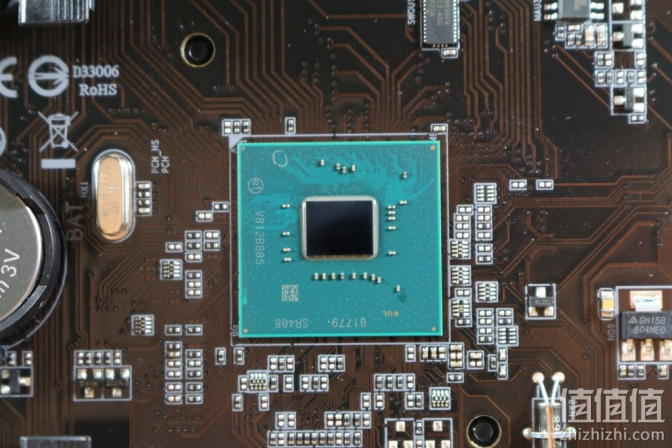

▼B360 PCH

2 GIGABYTE 技嘉 B360 GAMING 3 WIFI主板怎么样?

3.1 搭配Intel i7-8700K效能测试

测试平台:

CPU:Intel i7-8700K
Cooler: TT Riing Silent 12 RGB Sync CPU Cooler
MB: Gigabyte B360 AORUS GAMING 3 WIFI
RAM: GeIL DRAGON RAM 16GB kit (8G*2) @ DDR4-2666 CL14
Storage: Samsung PM981 NVMe PCIe M.2 512GB
PSU: Steventeam 500W
OS: Windows 10 专业版 64 Bit

▼验明正身

▼AIDA64 Read:41049MB/s Write:39931MB/s Copy:36221MB/s

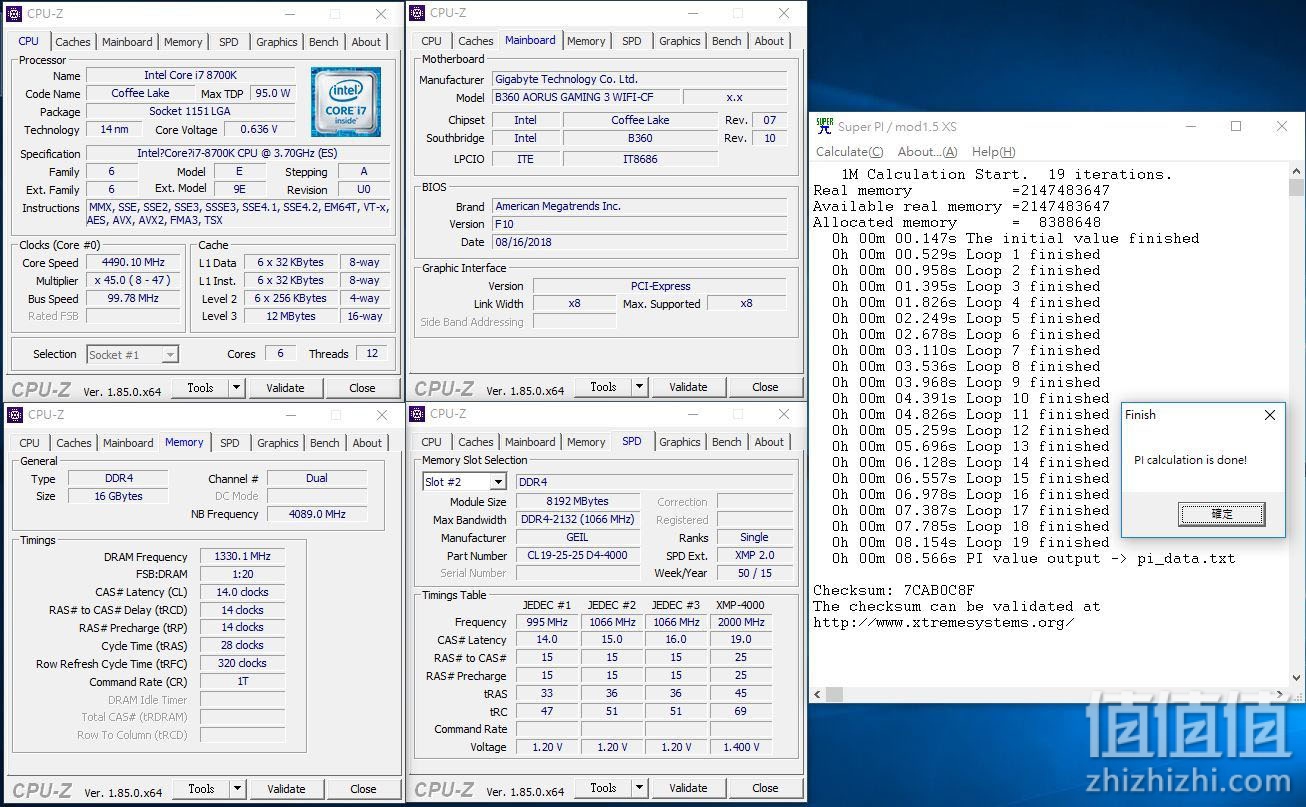

▼Super PI 1M:8.566

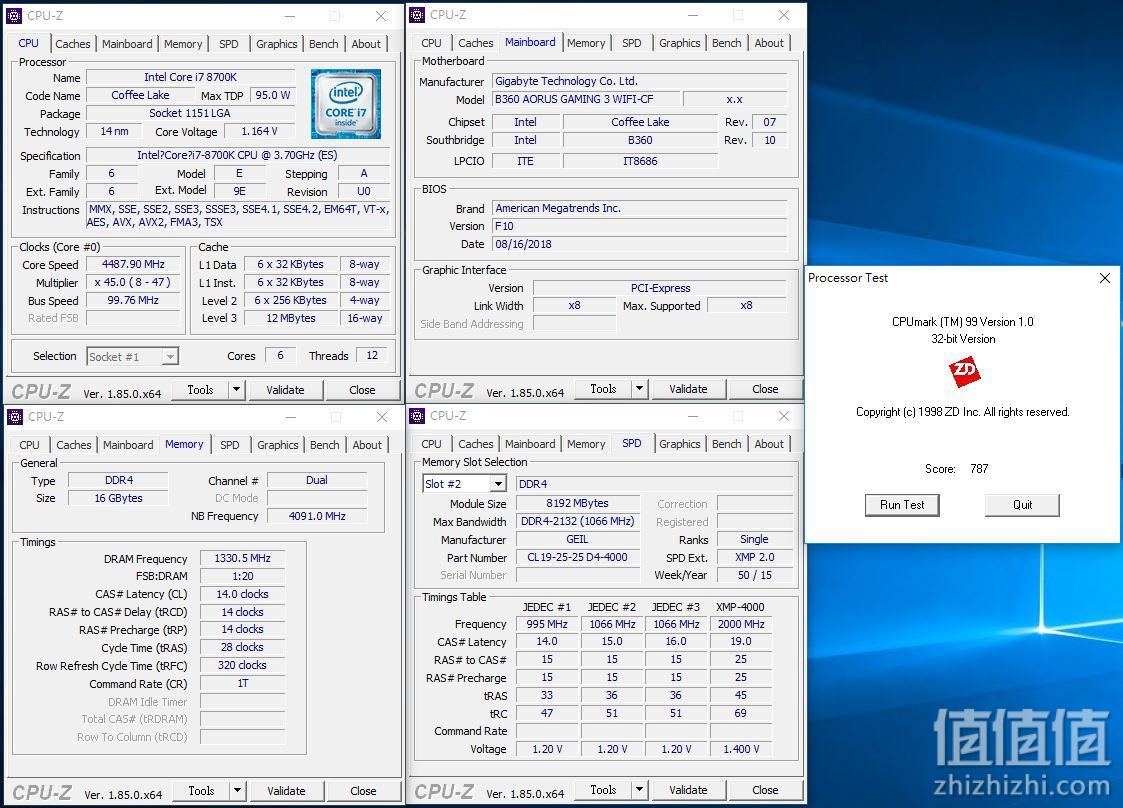

▼CPU Mark:787

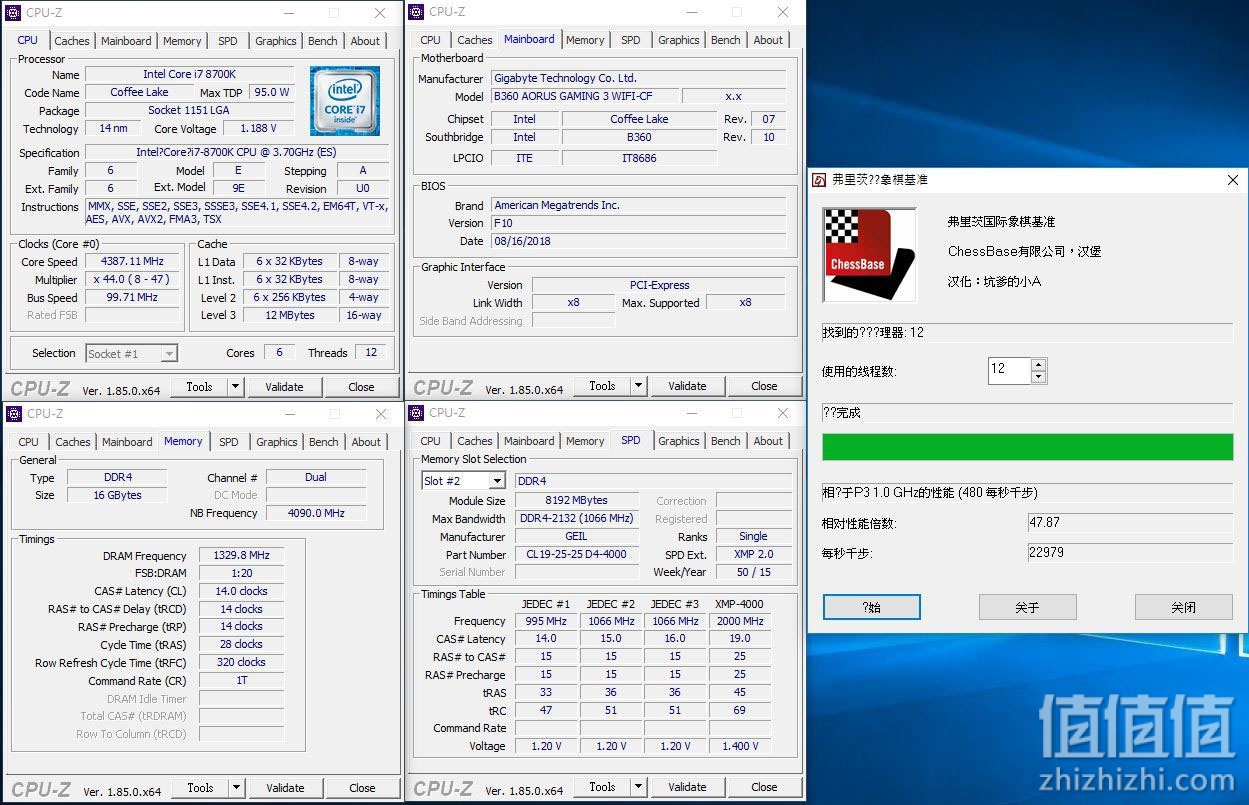

▼Fritz Chess Benchmark

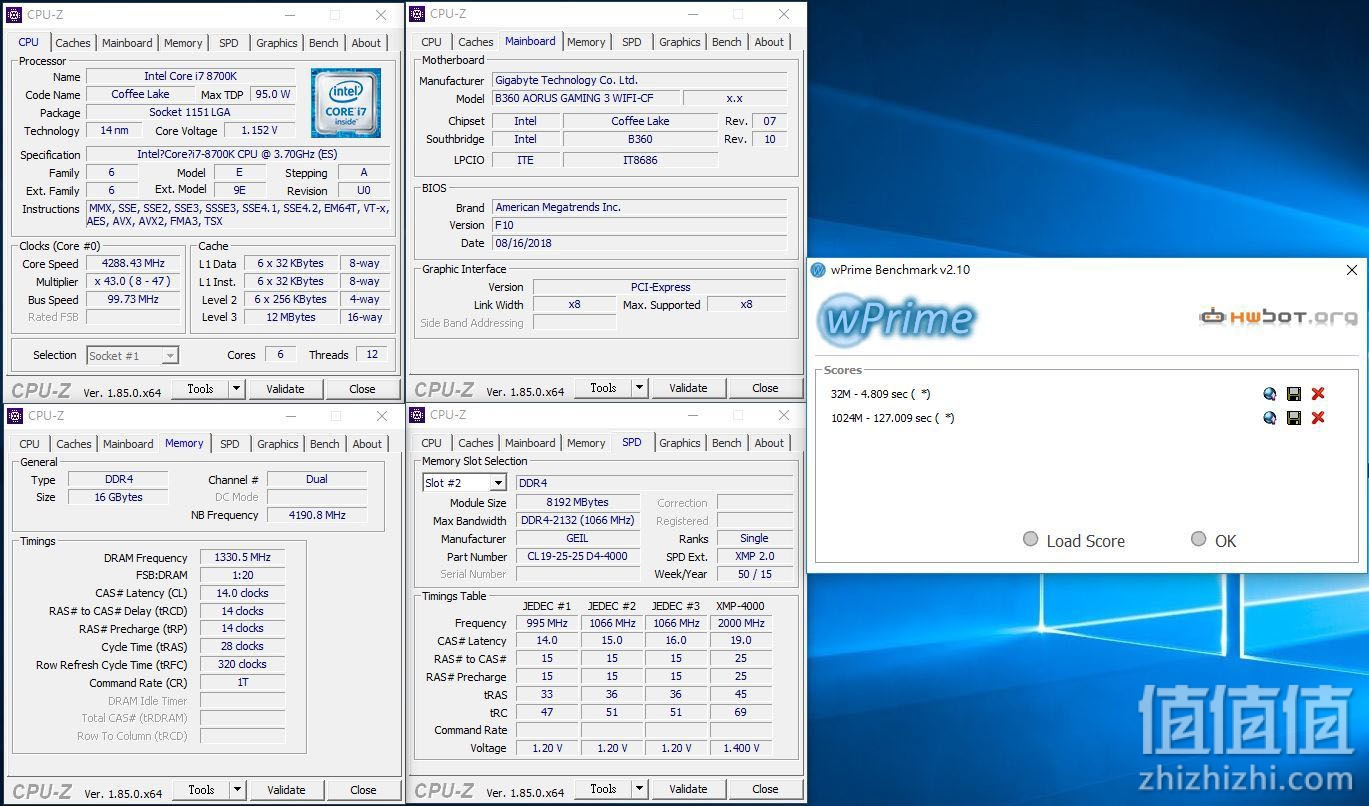

▼wPrime:32M-4.809sec 1024M-127.009sec

▼WinRAR:17307KB/s

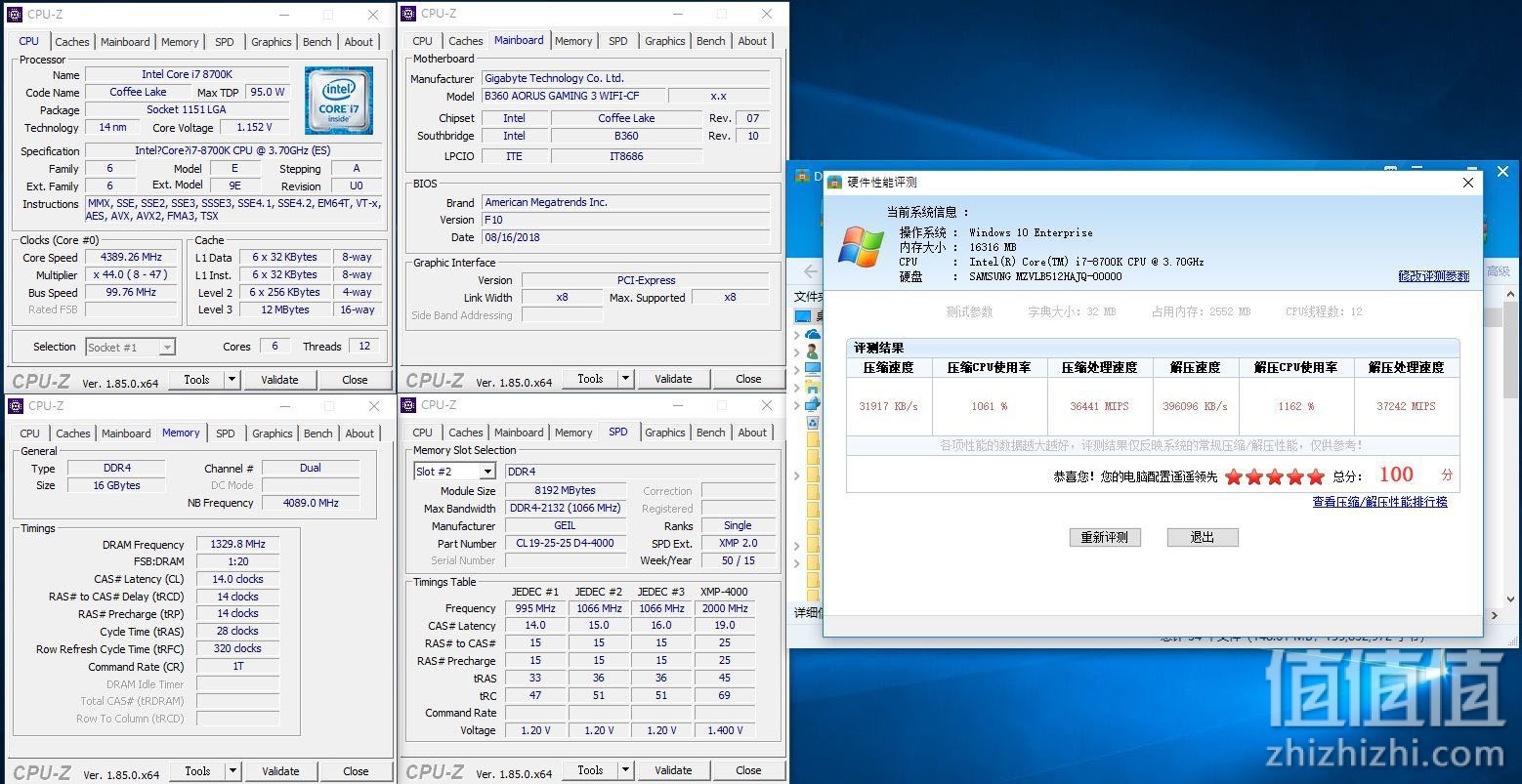

▼2345好压

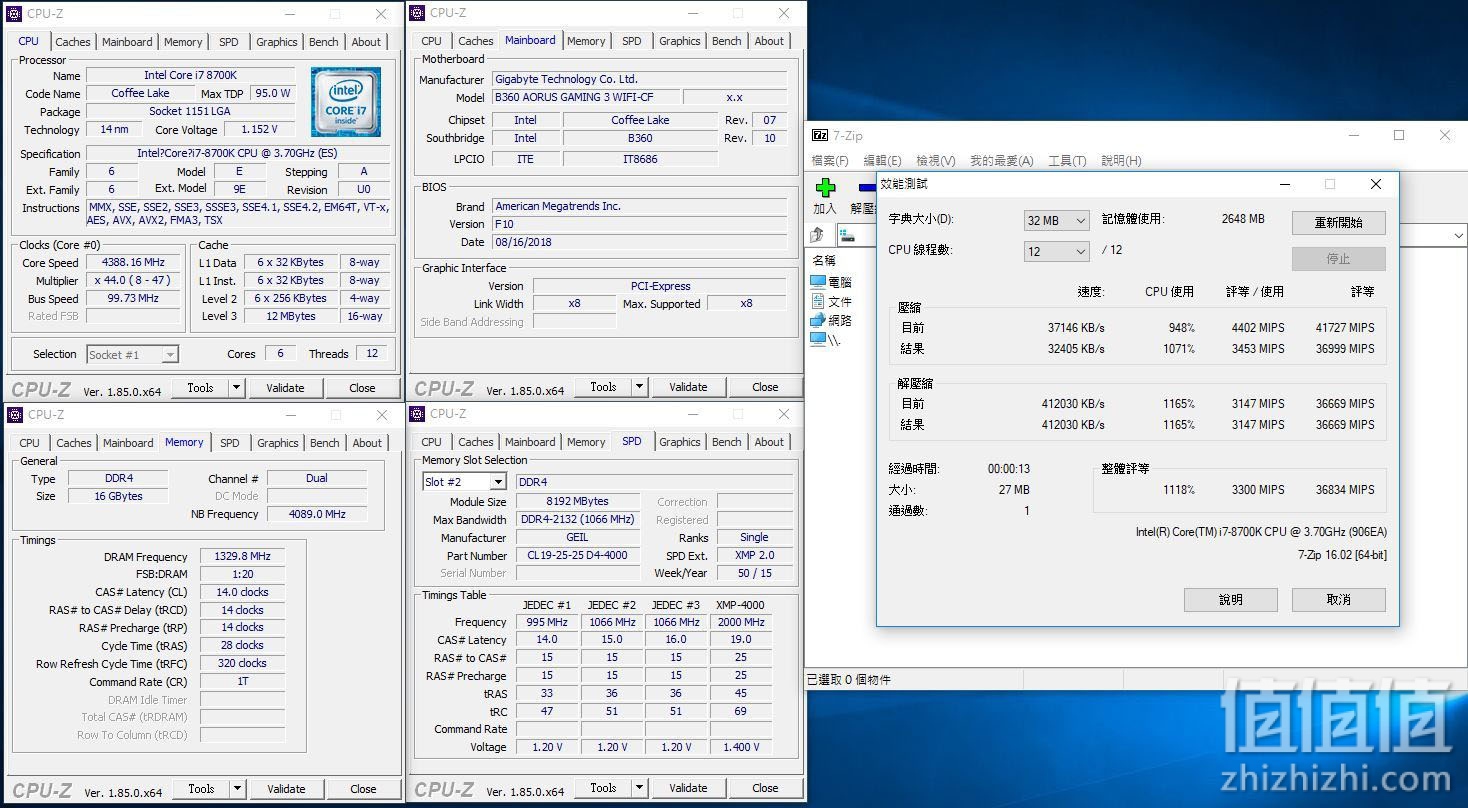

▼7Zip

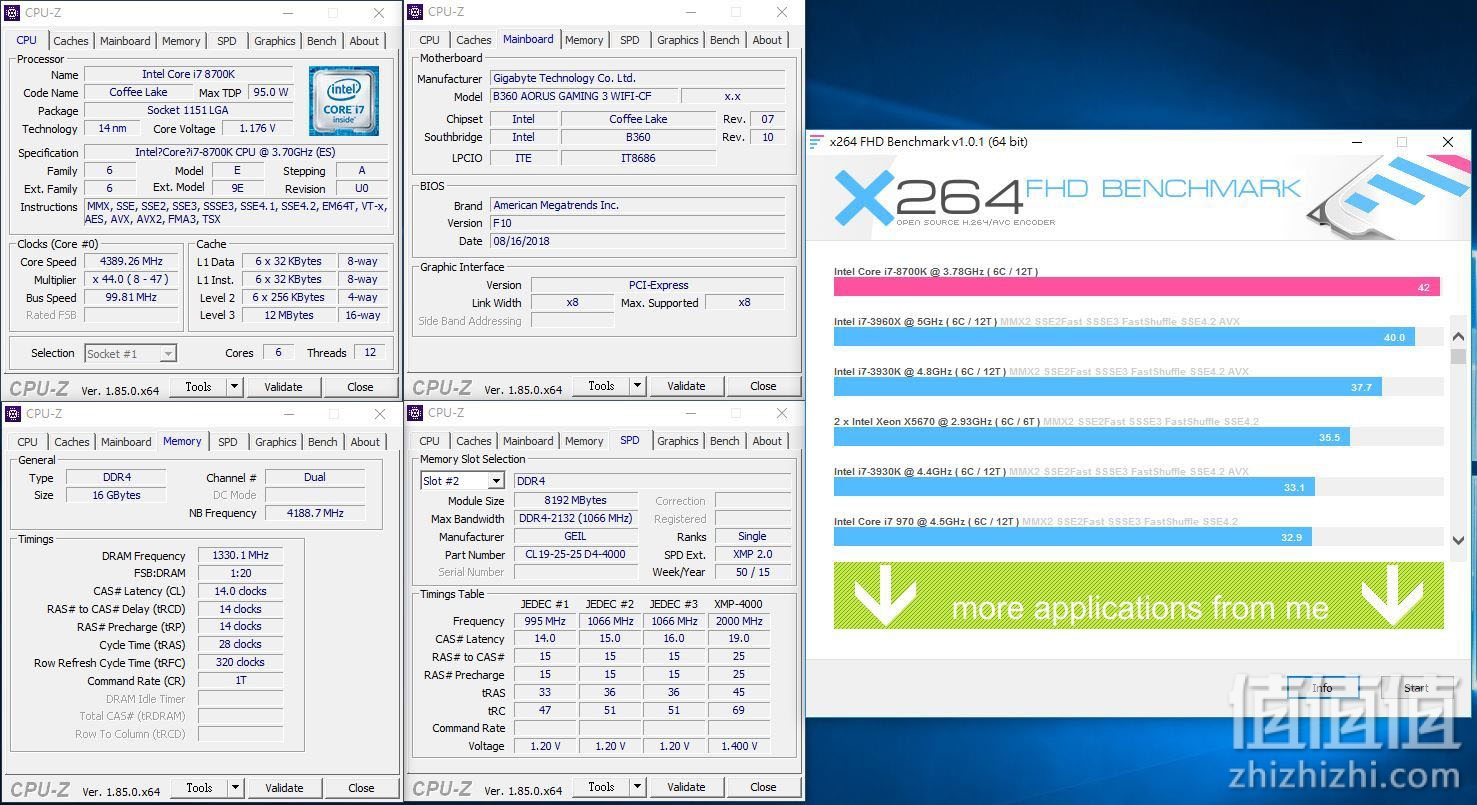

▼x264 FHD Benchmark:42

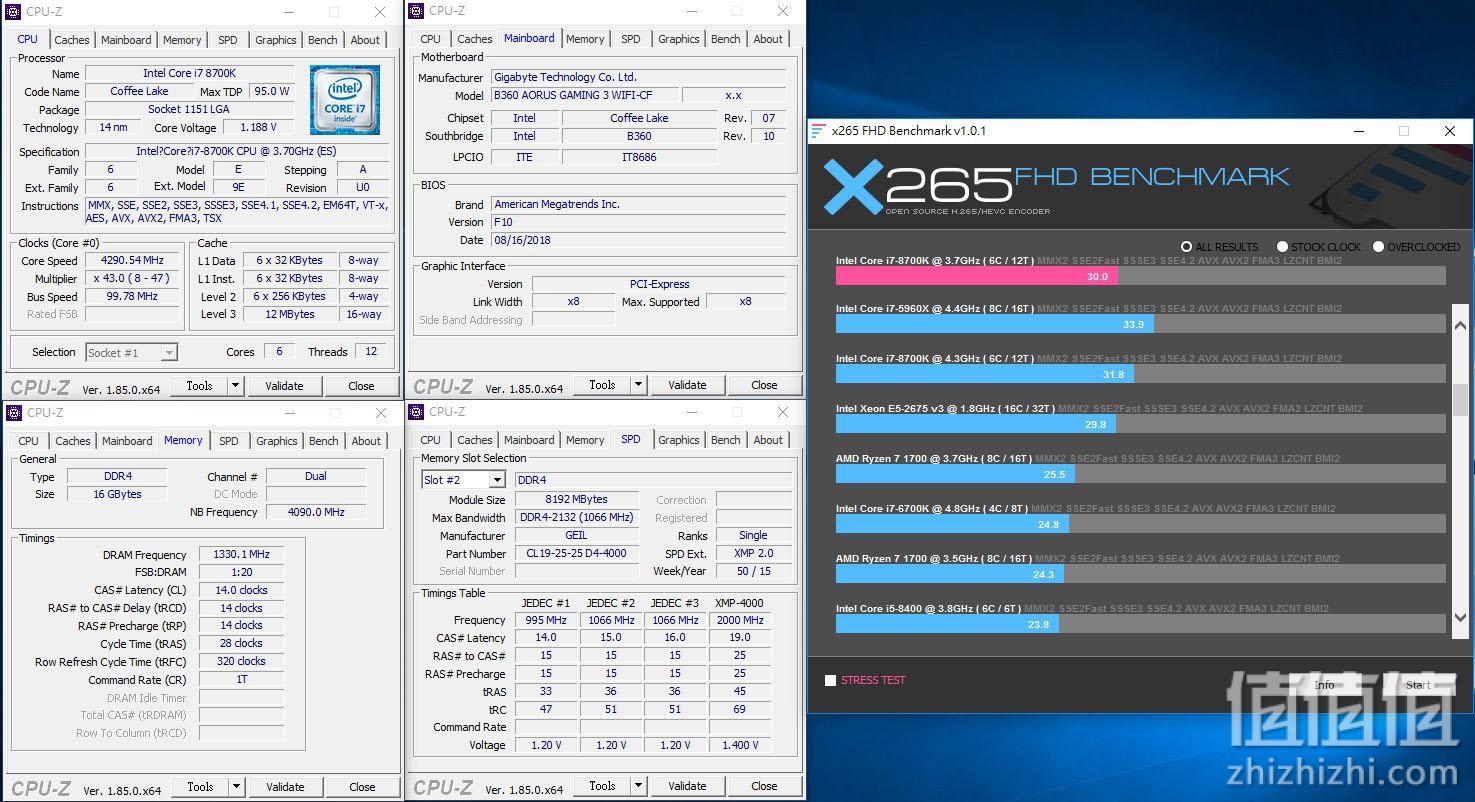

▼x265 FHD Benchmark:30.0

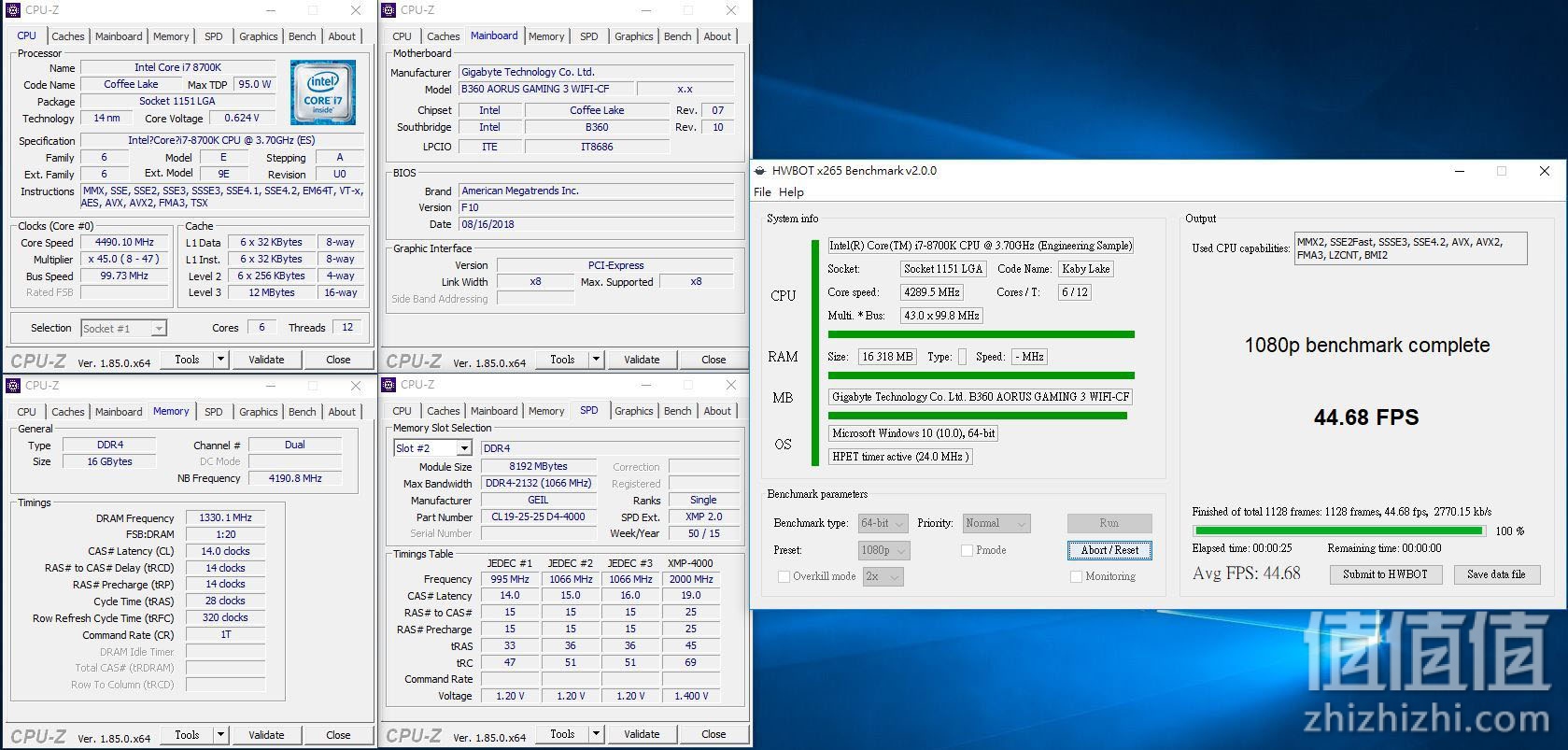

▼HWBOT x265 FHD Benchmark:44.68

▼HWBOT x265 4K Benchmark:11.15

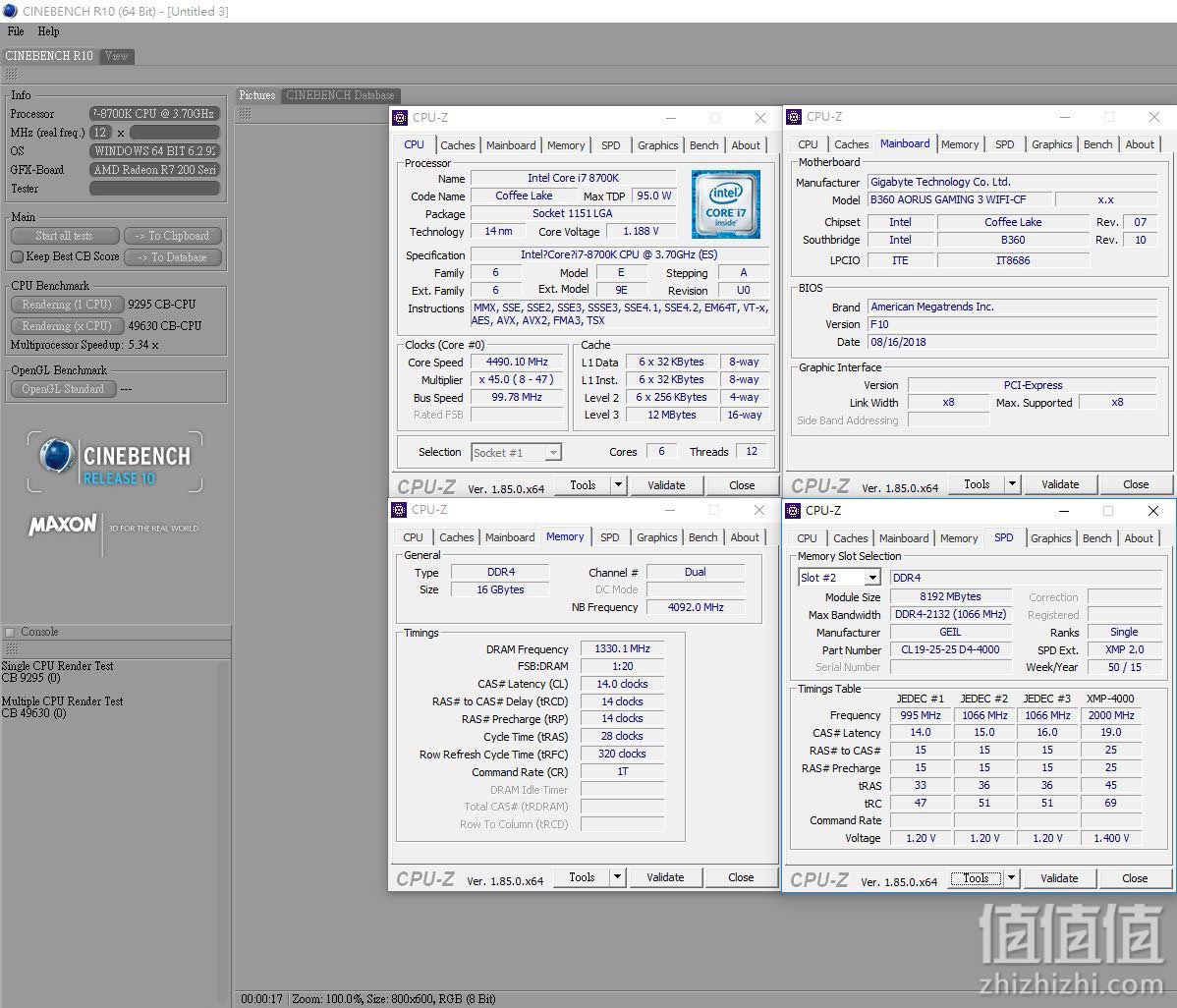

▼CINEBENCH R10

▼CINEBENCH R11.5

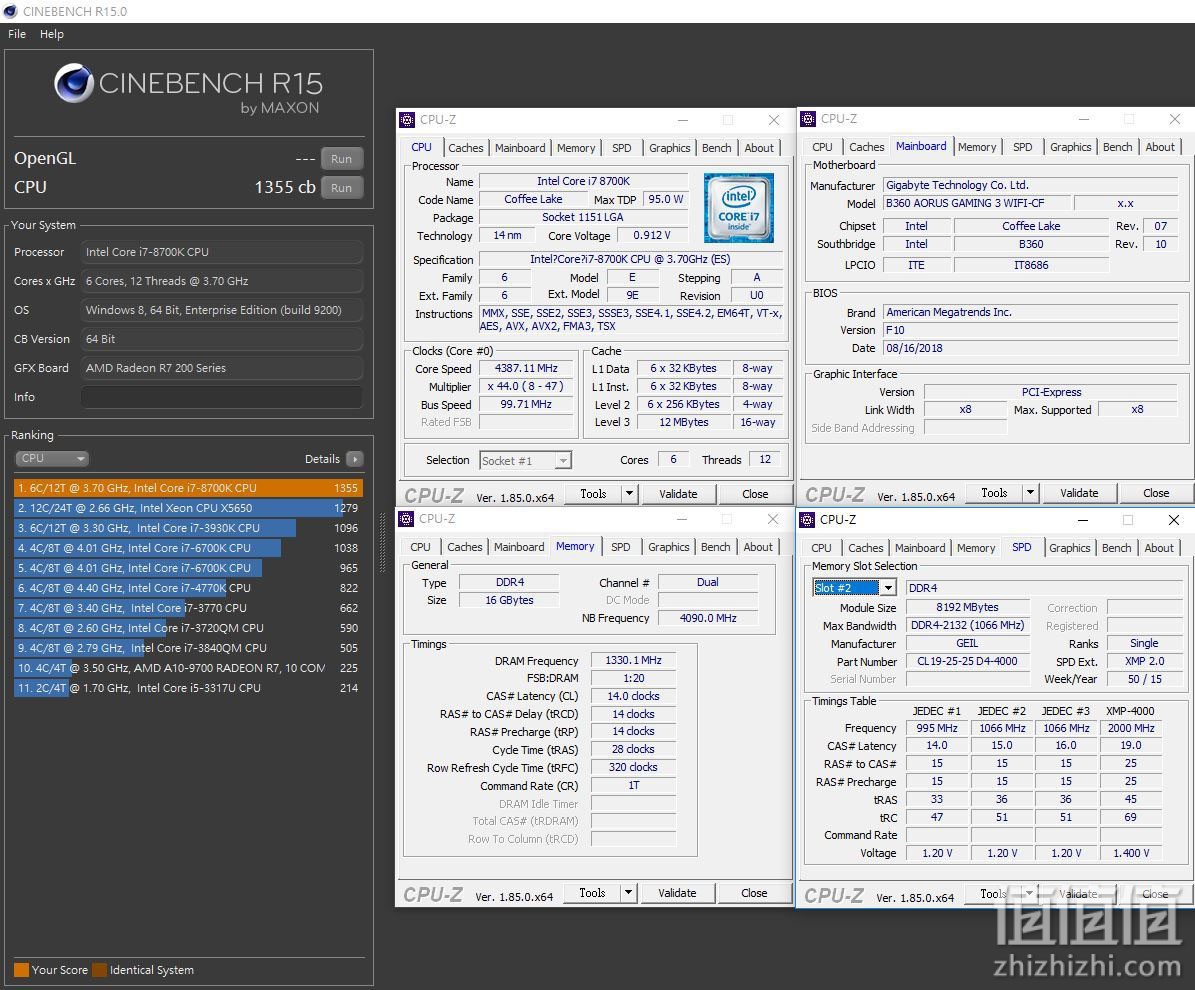

▼CINEBENCH R15

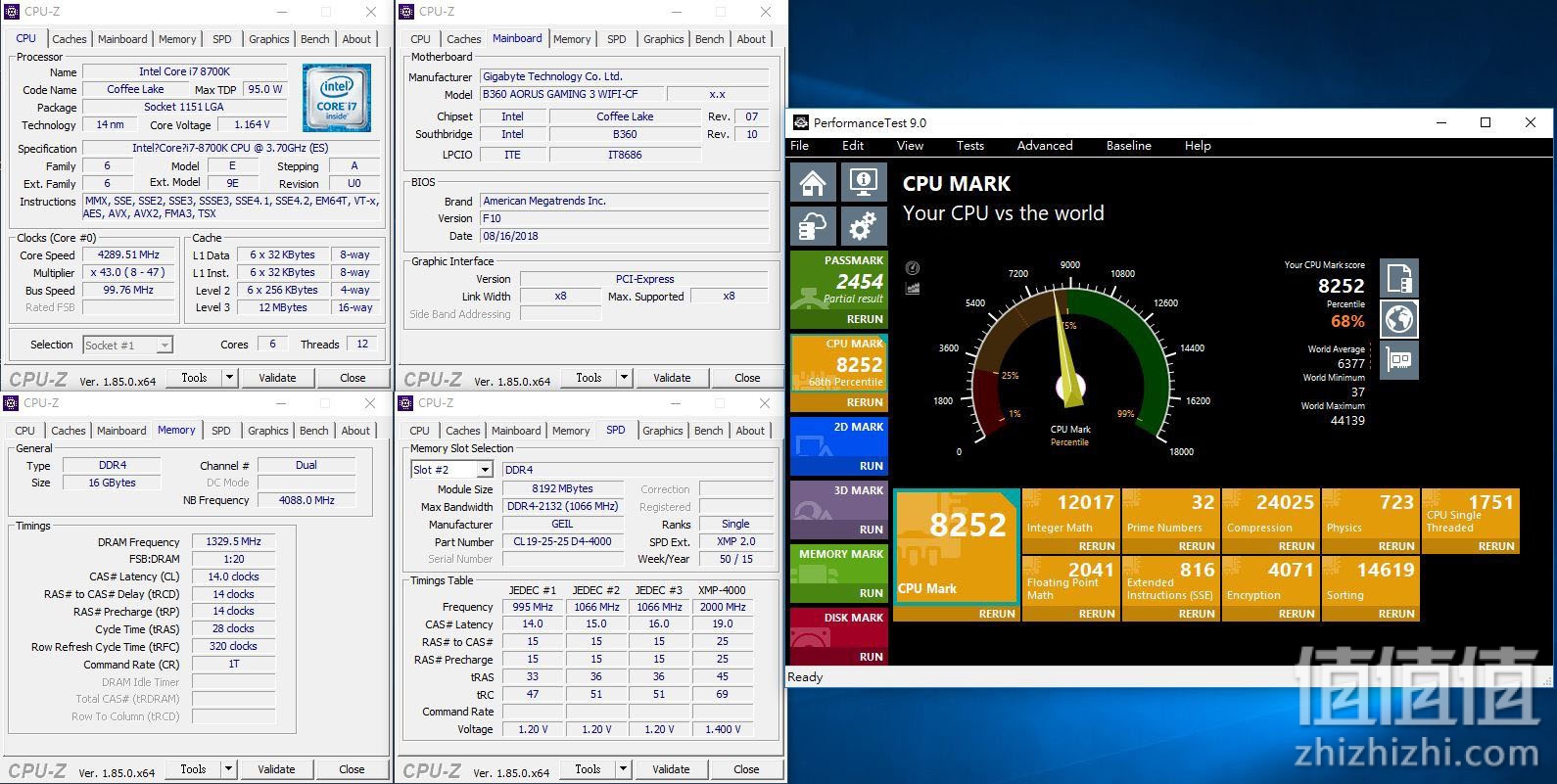

▼Performance Test CPU

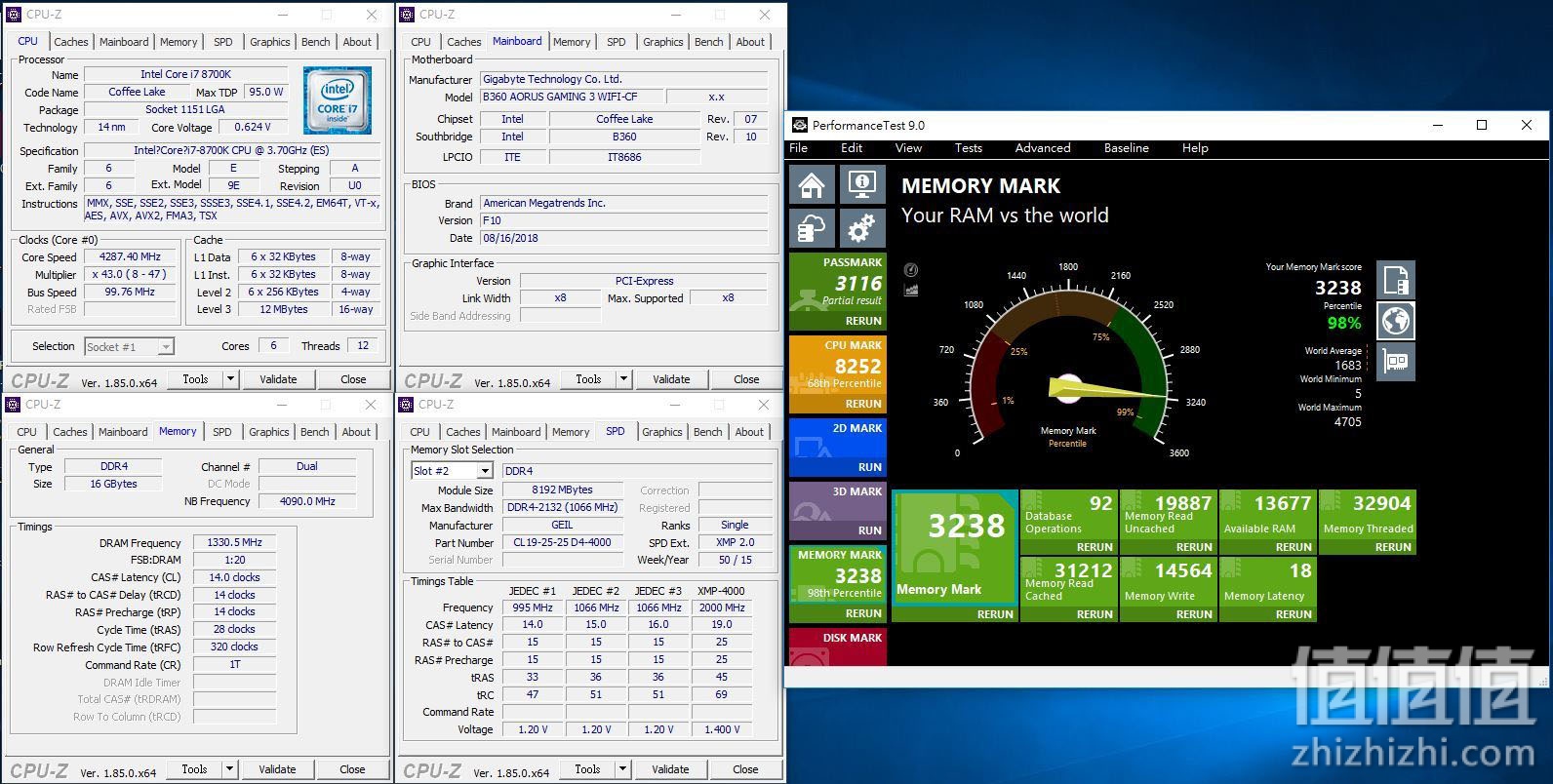

▼Performance Test Memory

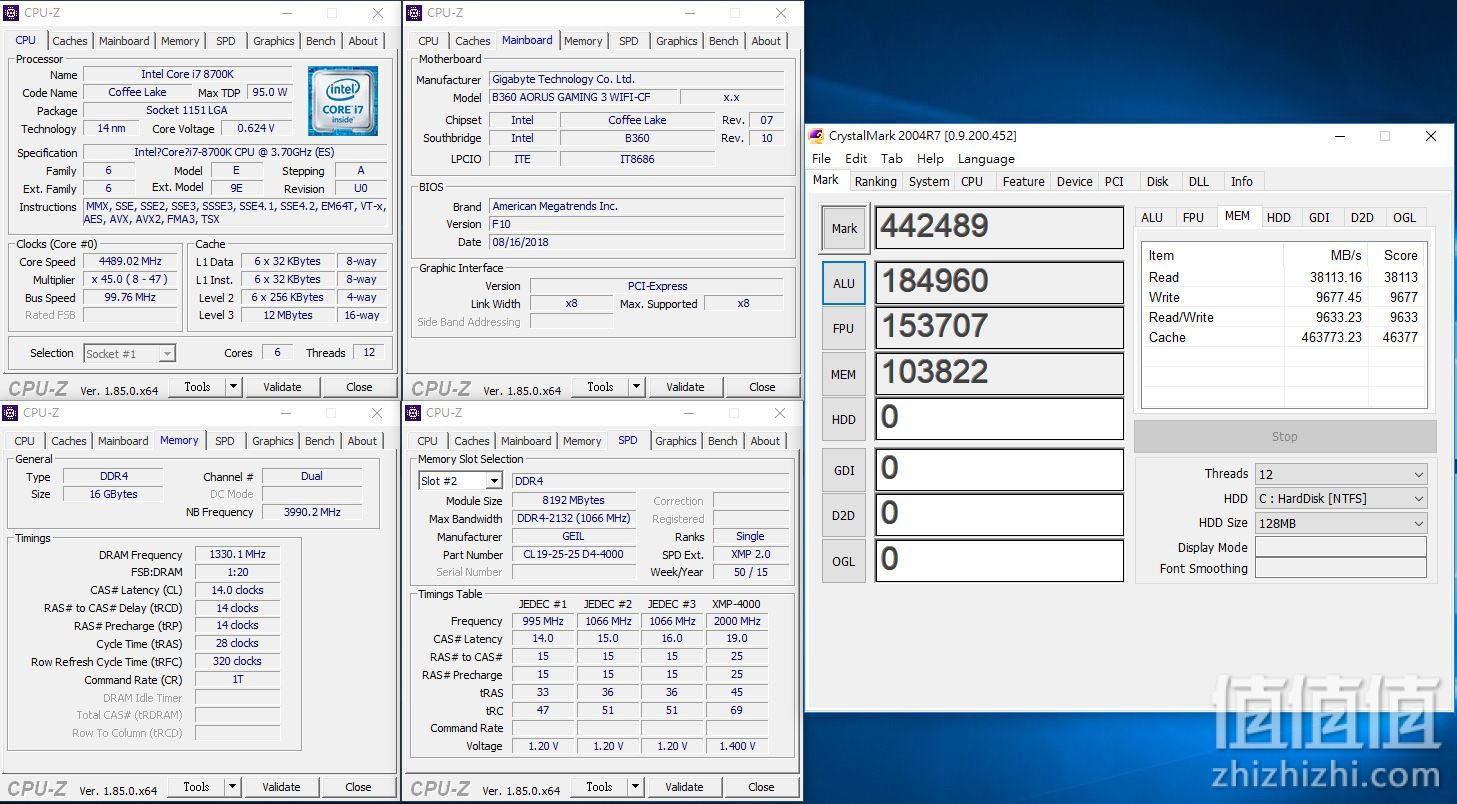

▼CrystalMark09

电脑主板晒单好文参考

3.2 RGB设定软件简介与发光展示

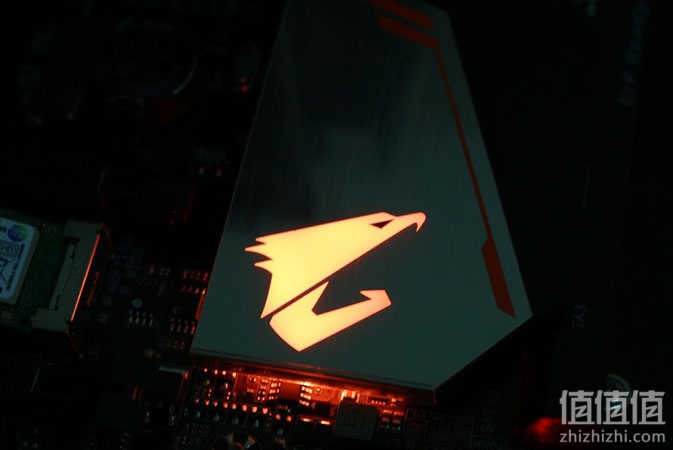

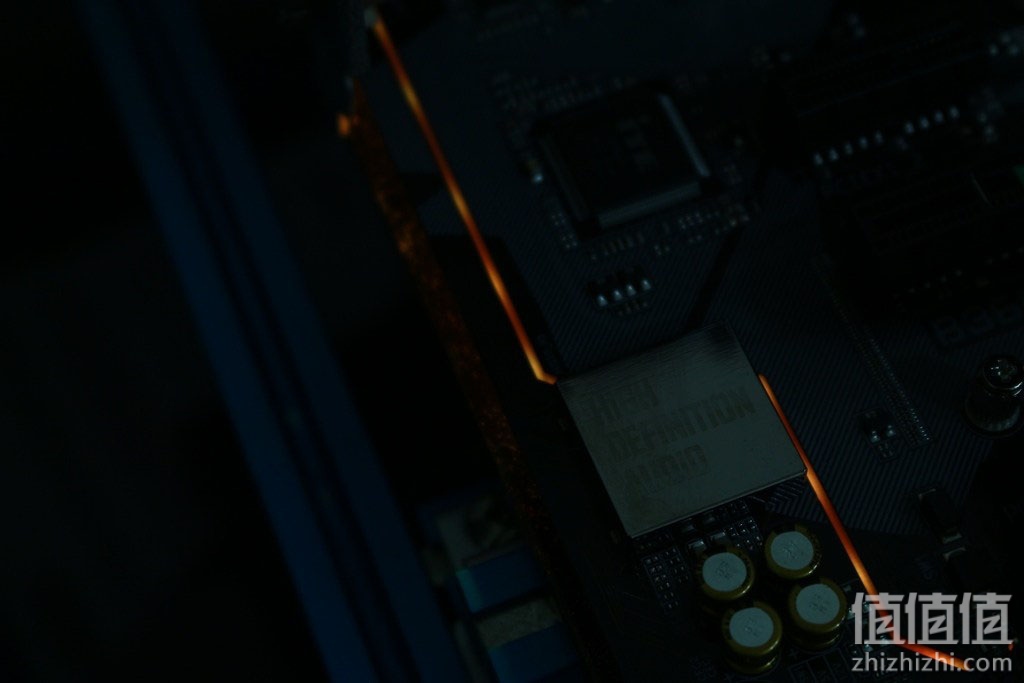

▼主板发光区为PCH散热片与音效隔离区

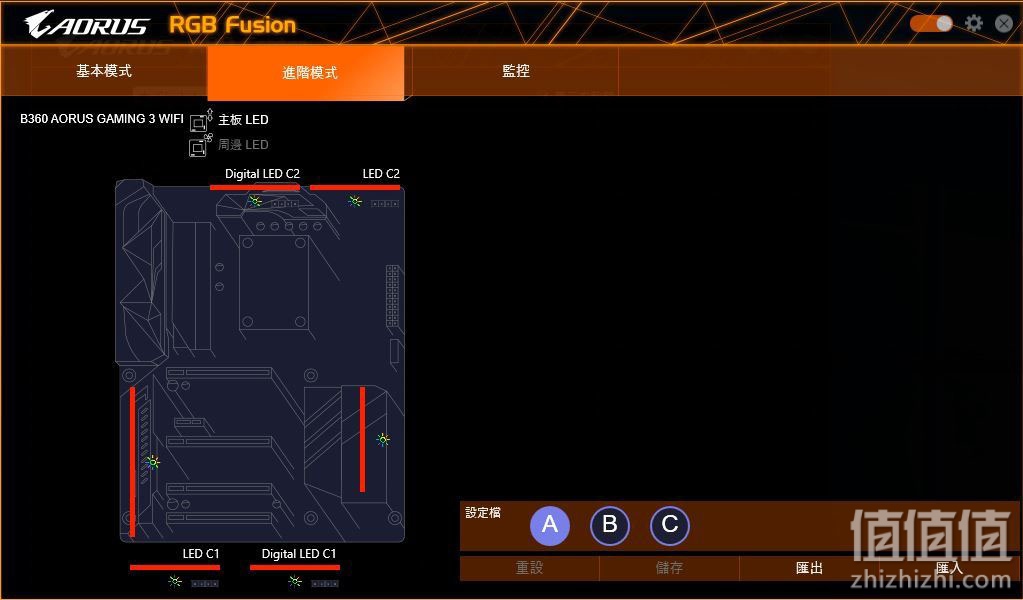

▼软件界面相当浅显易懂,可分别调整两组RGB LED与数位灯条,模式共有九种可选择

电脑主板晒单好文参考

3.3 CVNi无线网卡安装后疑问说明

看到很多人在网络上询问为什么这张主板安装CVNi无线网卡后,后方网络接头下方的USB2.0就会没反应!!

这个现象并不是故障,而是正常现象,首先来看看官方规格部分说明

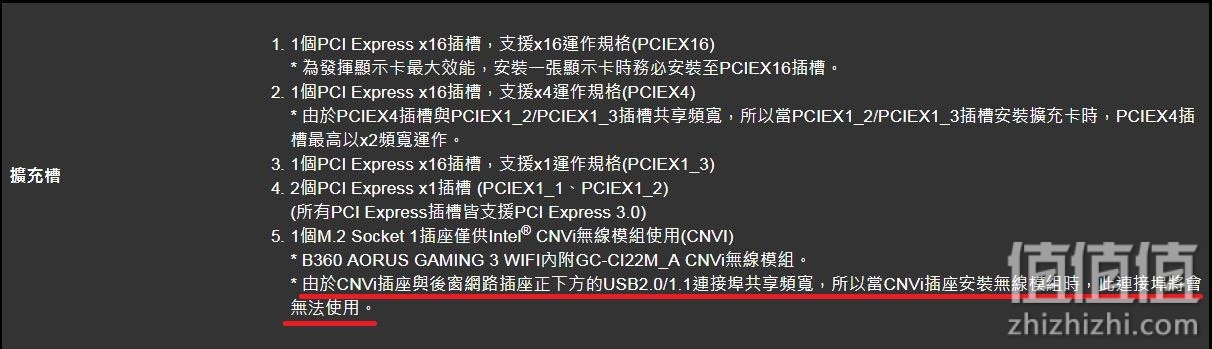

▼规格内有提到网络接头下方的USB2.0与CNVi无线模组是共享带宽,当安装CNVi无线网卡后,USN2.0会无法使用,简单来说就是CNVi会占用一组USB2.0,且与那个USB埠使用同一组讯号,所以只能二选一使用

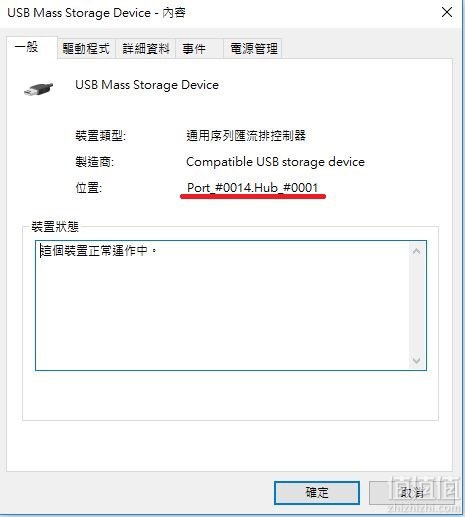

▼先来看看没装CNVi无线网卡,USB2.0装上随身盘后的状况,资讯显示为Host 1、Port 14

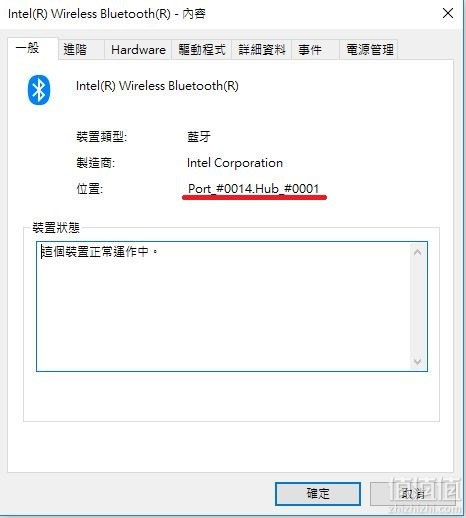

▼安装CNVi无线网卡后,WiFi是走CNVi界面没错,不过蓝牙走的是USB2.0界面,所以会吃掉一组USB,可以看到蓝牙装置同样是占用Host 1、Port 14,这就是为什么后面那组USB2.0会无法使用的原因!!所以这不是故障,是正常现象!!这样的设计当WIFI用不到时,可以增加一组USB2.0埠可使用,拥有更高的扩充性

4 总结:

技嘉GIGABYTE B360 AORUS GAMING 3 WIFI表现相当不错,用料方面扎实且到位,整体效能与使用寿命大大提升,增加不少产品CP值,音效部分Realtek ALC 892音效芯片搭配CHEMICON音效专用电容,让整体音效临场感大大提升,也降低了许多杂音;

扩充部分提供了两组M.2扩充,SATA接头部分相当足够提供了六组,PCIe x16提供两组扩充槽,第一组导入金属遮盖,提降低杂讯,提高效能与讯号品质,技嘉还提供了CNVi无线网卡扩充,有需要的玩家可自行安装升级,不过安装CNVi无线网卡后,网路埠下方的USB2.0会失效(带宽共享);

优选台式机主板好品推荐

效能表现方面搭配i7-8700K表现相当不错,读取超过41000MB/s,写入也达到39000MB/s,BIOS调整部分设定相当容易上手与浅显易懂;RGB LED控制已成为主板标配,且提供两组RGB接头与数位灯条接头,可通过软件调整发光模式与颜色,展现更酷炫的发光效果,整体来说功能相当齐全。
