AMD X470 系列 | ASUS ROG Crosshair VII Hero 主板开箱

华硕X47主板开箱

本文将给大家开箱的是 ASUS 华硕 ROG CROSSHAIR VII HERO (WI-FI) 主板,该主板搭载AMD X470 芯片组。楼主将给大家展示这款主板的包装、外观和做工细节,并简单介绍该主板的规格。

随着AMD第二代Ryzen处理器的问世,AMD也是随之推出全新的AMD X470芯片来搭配新一代处理器。

就官方说法,AMD X470 芯片组在供电设计上可以更完美地与AMD第二代Ryzen处理器搭配,而且这次AMD针对X470主板还会特别提供AMD StoreMI软件,可以将小容量的SSD与大容量的HDD结合成一个虚拟的独立储存磁区,借此达到效能与容量的平衡。

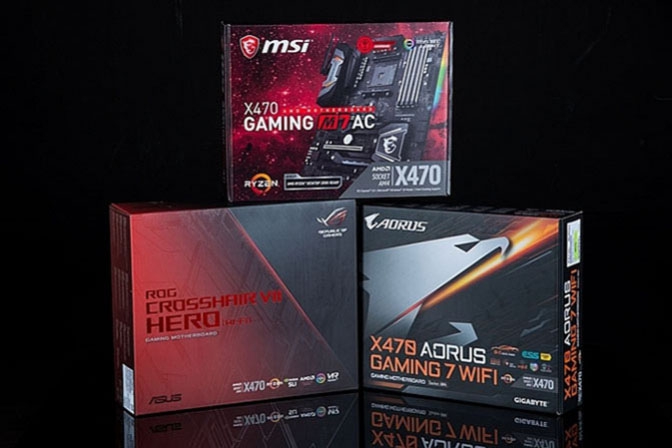

这次楼主就特别给大家借来华硕ASUS ROG Crosshair VII Hero(Wi-Fi)、技嘉X470 AORUS GAMING 7 WiFi以及微星X470 GAMING M7 AC 三款主板来开箱一下,好让想要组装AMD第二代Ryzen平台的使用者可以有个参考依据。

考虑到篇幅过长,因此分为三篇给大家展示,这里先给大家上 ASUS 华硕 ROG Crosshair VII Hero(Wi-Fi)主板的购买地址:

ASUS 华硕 ROG Crosshair VII Hero(Wi-Fi)主板

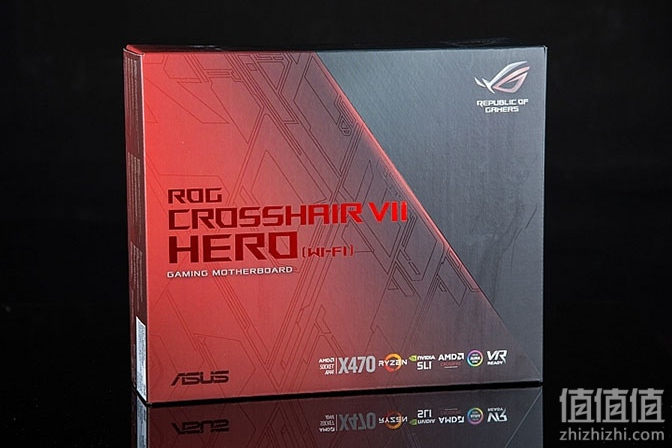

首先是主板的外包装盒:

电脑主板晒单好文参考

包装盒背面除了一些常见的规格表之外,还特别标示主板有加入了Exteme Engine Digi+供电元件、固定是I/O背板、Addressable RGB 背光装置针脚以及内置M.2散热片等特色。

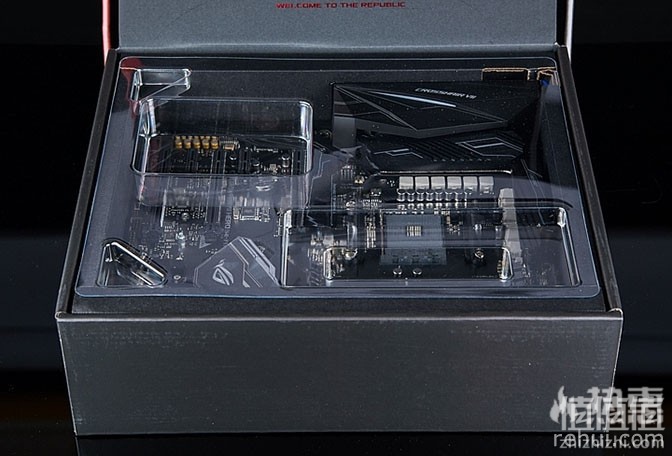

打开外盒上便会直接看主板,底下空间还有一些随附的配件。

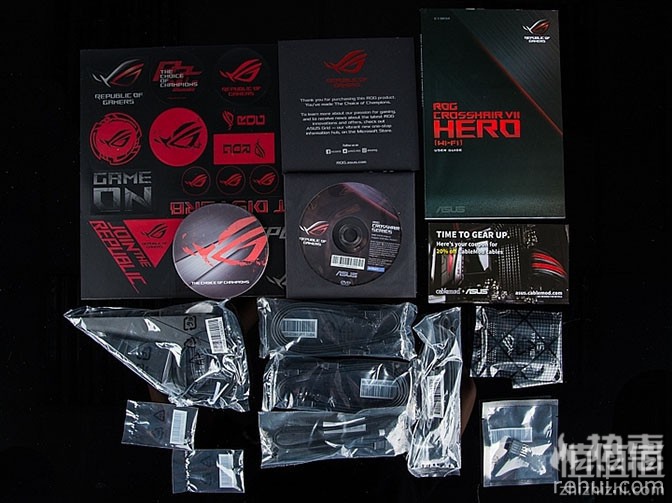

这款主板包装内随附的配件主要有ROG贴纸、说明书、驱动软件光盘、无线网络讯号天线、四条SATA传输线、HB SLI桥接器、RGB连接线、M.2硬盘固定螺丝以及防呆前置针脚。

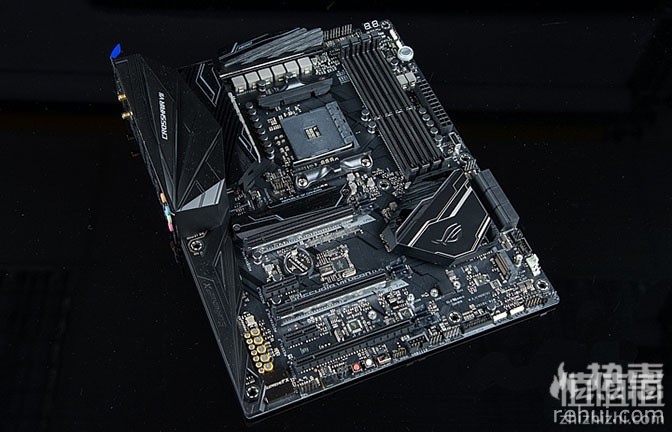

华硕ASUS ROG Crosshair VII Hero(Wi-Fi)主板是采用ATX尺寸规格设计,除了处理器供电元件与芯片组上都有加入散热器之外,I/O区域以及音效电路也有加入黑色外罩。

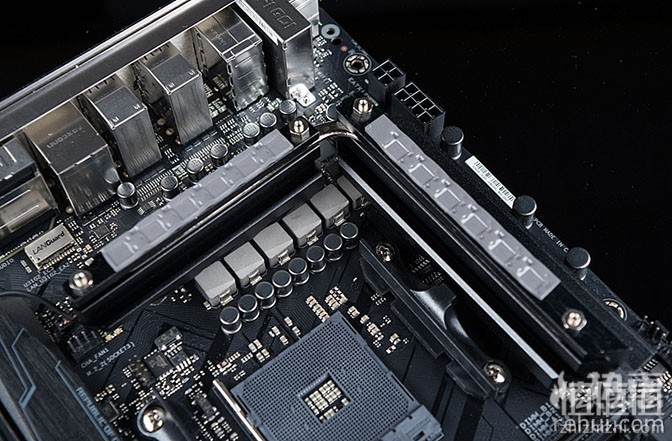

主板上的供电元件设计。

处理器供电元件上所设置了散热片还有连接热导管来加强散热。

针对处理器供电的部分是采用了8Pin+4Pin电源设计。

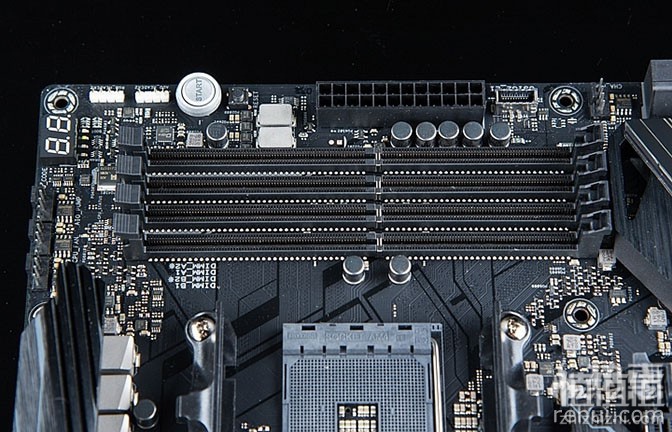

主板上有设置了四组DDR4内存插槽,就官方规格标示最高支持至64GB容量以及DDR4-3644超频。

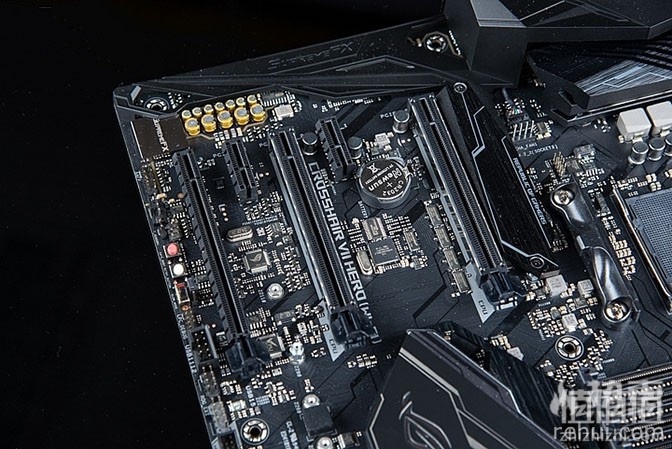

扩充卡支持的部分有提供了一组PCIe3.0x16、一组PCIe3.0x8、一组PCIe2.0x8以及两组PCIe2.0x1插槽。

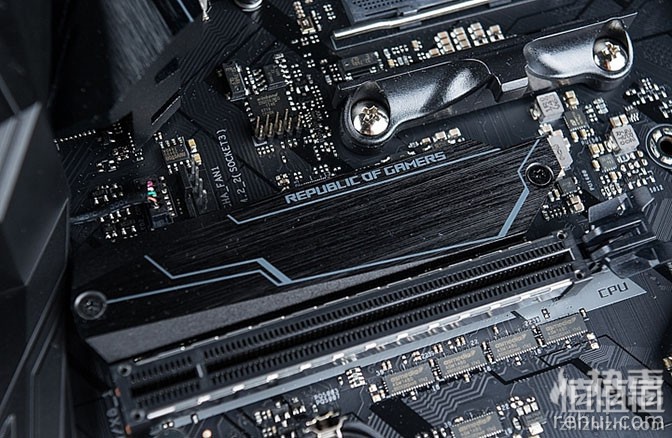

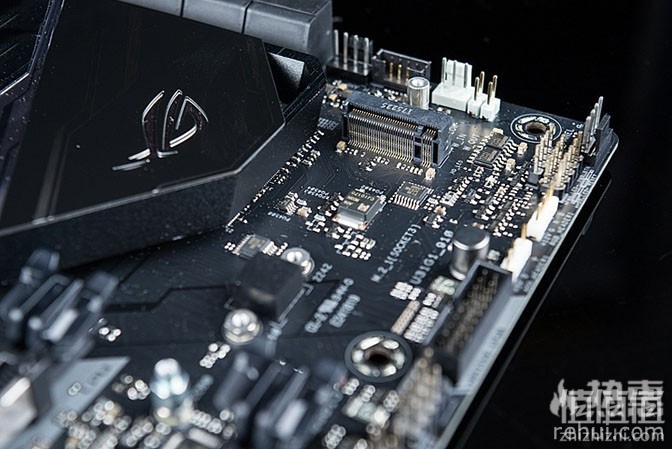

在处理器与芯片组旁边各有设置一组PCIe3.0x4 M.2插槽,其中在处理器旁边的M.2插槽可支持NVMe与SATA界面的M.2固态硬盘,并且还有直接设置金属散热片来增加SSD的散热效果。而芯片处旁边的M.2插槽则只能之援NVMe界面的M.2 SSD。

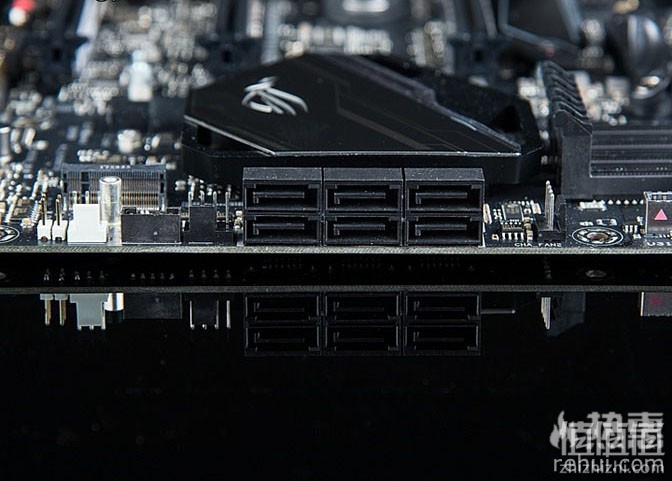

除了两组M.2插槽之外,主板上还有提供了六组SATA 6Gb/s传输端口。

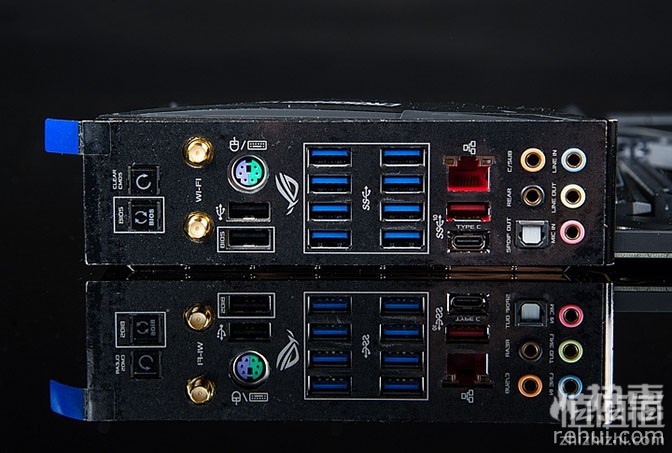

I/O背档板是直接固定在主板上,并有提供两组USB2.0、8组USB3.0、1组USB3.1 Gen2 Type-A、一组USB3.1 Gen2 Type-C以及一组键盘鼠标共用的PS/2插槽。至于网络规格方面,除了有内置一组Gigabit RJ-45网络端口之外,还有直接内置了一组Wi-Fi无线网络卡,可支持802.11ac无线网络以及蓝牙4.2无线传输功能,而音效规格的部分则是同时提供了3.5mm与光纤端子。

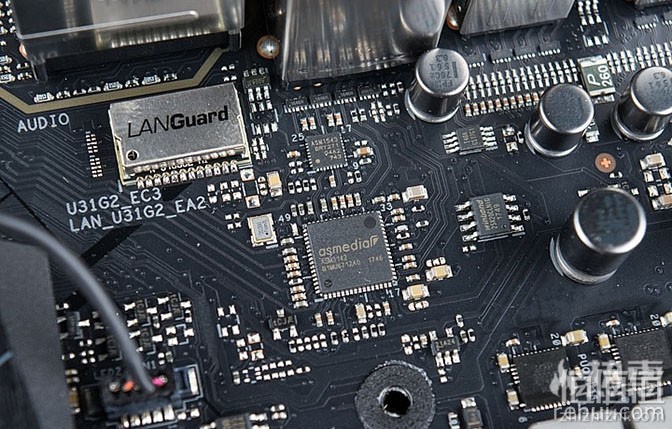

I/O背板上的USB3.1传输端口是透过asmedia推出的ASM3142芯片扩充,而且还有另外加入一颗ASM1543 Type-c侦测芯片。

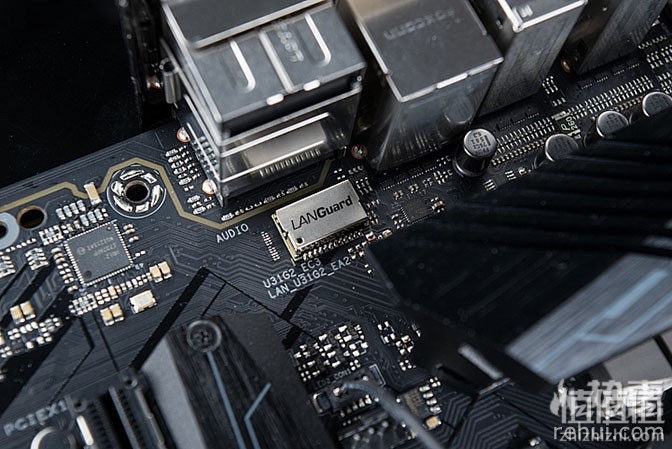

主板上的有线网络是采用Intel WGI 211AT网络控制芯片,并且还有加入LAN Guard设计让网络传输更稳定。

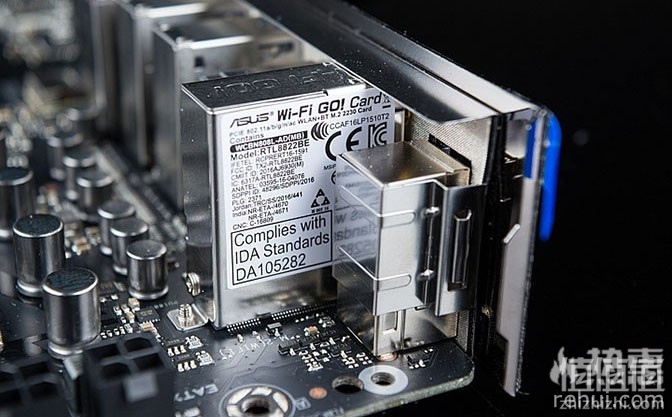

I/O区域内置的无线网络卡是型号是RTL8822BE,可支持802.11ac无线网络以及蓝牙4.2无线传输功能。

音效规格部分则是搭载了ROG SupremeFX S1220音效解码芯片可支持7.1声道输出,并且还有搭配nichicon音效电容来增加音质表现。

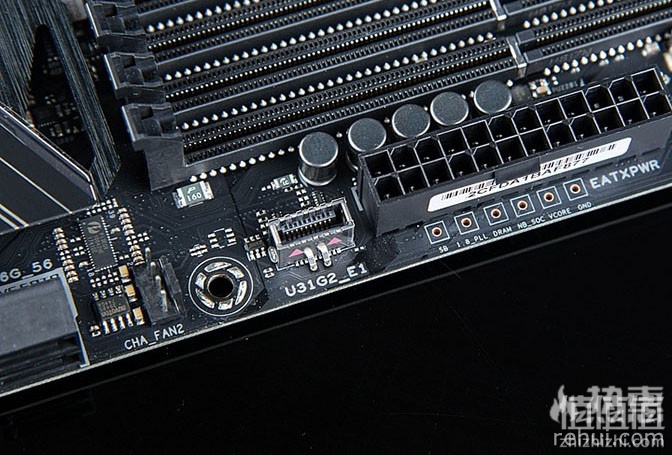

除了背板上内置的传输端口之外,主电源旁边有设置了一组前置USB 3.1 Type-C扩充端口,并且在侧边还有提供19Pin的USB3.0与9Pin USB2.0扩充针脚,而且在USB3.0扩充针脚旁边也有提供了两组RGB装置针脚。

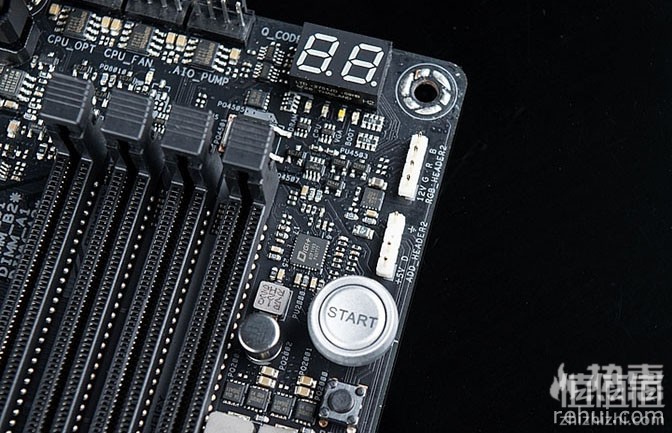

主板角落有设置了实体的开关按键以及Debug除错卡,并且还有设置两组RGB装置连接针脚。

电脑主板好品推荐

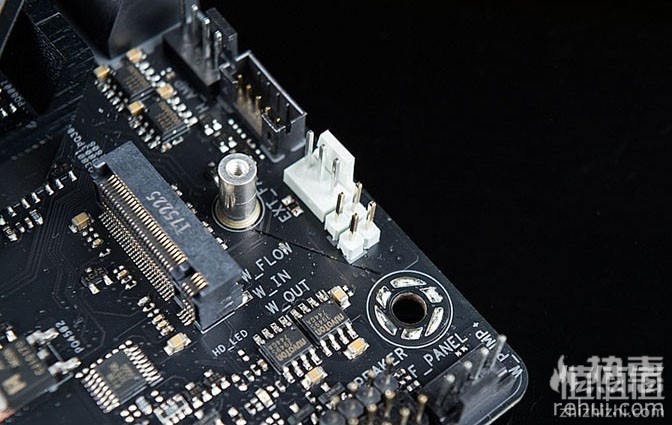

在M.2插槽旁边还有设置了一个水冷水流侦测针脚,让使用者可以透过软件直接查看水冷运作状况。
