ASUSTOR 华芸 AS4004T NAS服务器开箱体验华芸as4004t评测_怎么样

ASUSTOR 华芸 AS4004T NAS网络存储服务器的主要特色不仅有提供两组可支持Link Aggregation网络聚合功能的Gigabit LAN口,还直接内置了一组可支持至10Gb带宽的RJ-45网络口,让使用不需另外加装10Gb网络卡就能够轻松突破1Gb的带宽限制。下面就给大家展示一下这款NAS的包装、外观和做工细节,并作详细的测试。来看看华芸 AS4004T表现怎么样吧。

随着多媒体影音文件的容量愈来愈大,Gigabit的传输带宽对于NAS使用者来说已经渐渐无法满足需求,但是大部分NAS产品碍于本身网络口规格的限制,传输带宽多半只能够达到1Gb左右的水准,只有一些高阶产品才会加入2~4组的LAN口规格搭配Link Aggregation网络聚合功能让传输带宽突破1Gb的限制,或是加装10Gb网卡来获得更大的传输带宽,但这类高阶机种大部分都是主打商用需求,再加上机身价格比一般机种都高出不少,所以对于只有储存、多媒体以及大带宽应用需求的使用者来说就比较不是那么符合需求。

不过随着10Gb网络装置的价格逐渐下降,华芸ASUSTOR近来针对一般家用的消费级NAS网络储存装置推出一款型号为AS4004T的4Bay NAS机种。

该款NAS的主要特色不仅有提供两组可支持Link Aggregation网络聚合功能的Gigabit LAN口,还直接内置了一组可支持至10Gb带宽的RJ-45网络口,让使用不需另外加装10Gb网络卡就能够轻松突破1Gb的带宽限制。

今天就来和大家分享一下楼主入手的这款NAS服务器。

1 ASUSTOR 华芸 AS4004T NAS网络存储服务器开箱与规格介绍

整体外观如下:

在外盒侧边有标示了AS4004T NAS的一些重点规格,其中的核心硬件是搭载了频率1.6GHz的Marvell Armmada双核心处理器搭配2GB的DDR4内存,并且在机身上I/O规格除了主打的一组10Gb RJ-45网络传输口之外,也还有提供了两组Gigabit RJ-45网络口以及两组USB3.0传输口,而且其中的两组RJ-45网络口亦能够支持Link Aggregation网络聚合功能,提供使用者更弹性的网络连接应用。

在外盒的另一侧边则是简单介绍了华芸ASUSTOR提供的ADM操作系统以及针对Android与iOS手机所提供的一些APP软件,让使用者无论使用电脑或是手机都能够有更好的使用体验。

打开外盒上盖就可以用防撞包材装着的AS4004T NAS机身以及一个装着随附配件的纸盒。

在随附配件纸盒内主要是提供了说明书、软件光盘、一条连接10Gb网络口的Cat6a网络线、两条连接Gigabit网络口的Cat5e网络线、2.5英寸硬盘固定螺丝、供电变压器以及一条电源线。

这款AS4004T NAS随附的供电变压器是台达电子制造的DPS-90AB-3,输出电力规格为12V/7.5A。

华芸AS4004T NAS的机身外观跟一般NAS一样也都是采用黑色方正的机壳设计,不过前面板与两边侧板有多加了一些切割线条,而且前面板也有加入镜面涂装设计,也算是低调中带点变化的造型。

在前面板左侧有设置了一个USB3.0传输口,而且上方也有一个快速备份按键,当使用者在系统中设定完成后,之后只要接上外接装置再按一下按键就可以快速同步资料,不用再透过其它装置进入系统。

机身的前面板是采用磁吸式快拆设计,往外一拉就可以看到内置的4组硬盘快拆架,而且面板内部还有加入六角框架结构来增加强度。

将硬盘架的外盖往上一拉就可以抽出硬盘架,而随附的四组硬盘架针对3.5英寸硬盘则是采用了两侧快拆边条的免工具安装设计,而且每个安装孔位上也都有设置橡胶软垫来减少硬盘的震动状况。此外,这随附的四组硬盘架上也有设置了2.5英寸硬盘的固定螺丝孔位,所以无需另外安装转接架就可以安装2.5英寸的HDD或是SSD固态硬盘。

机身背后可以看到里面有设置了一个12厘米风扇加速将硬盘产生的废热排出机身外,让机身有更好的散热效果。至于I/O的部分则都是设置在机身背后右侧,主要有提供了一组10Gb RJ-45网络口、两组Gigabit RJ-45网络口、一组USB3.0传输口以及电源接孔。而其中的两组RJ-45网络口也有支持Link Aggregation网络聚合功能,让两组网络口的带宽可以合并使用,对于有需要较大网络带宽的使用者来说就相对方便许多。

接着来看机身内部的结构设计吧!基本上只要卸下机身背后的四个固定螺丝就可以拆下外壳,并可看到电路板上处理器以及10Gb网络芯片上也都有加上铝挤散热片来加强散热效果。

华芸AS4004T NAS的处理器是采用Marvell ARMADA-7020双核心处理器,官方型号为88F7020。这款处理器是双处理核心架构设计,运作频率可达到1.6GHz,而且处理芯片中也同时整合了共享的1MB L3高速缓存、DDR4内存控制器、PCIe3.0传输通道、USB3.0传输口以及两组2.5Gb与一组10Gb有线网络口支持。另外,在处理器的侧边则是直接内嵌了两颗Samsung推出的DDR4-2400内存,详细型号为K4A8G165WB-BCRC,单颗容量为1GB。

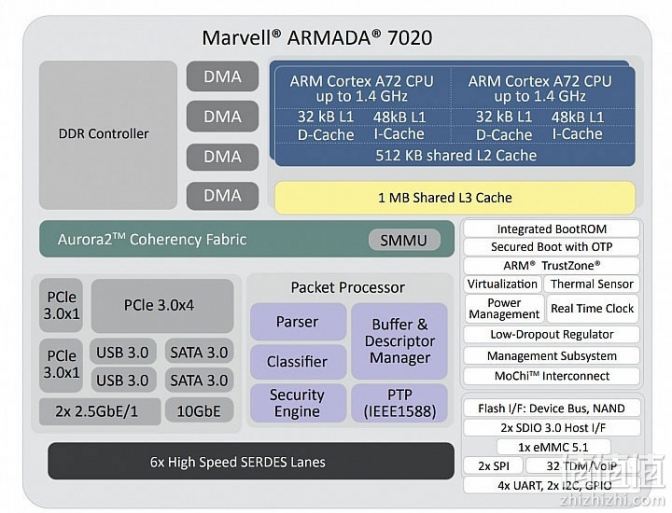

底下是Marvell提供的处理器架构图,给大家做个参考。

华芸AS4004T NAS中所搭载的10Gb网络口是采用Marvell推出的Alaska X 88X3310网络控制芯片,也可向下相容2500 BASE-X与5000 BASER网络规格。

机身上的另外两组Gigabit RJ-45网络口也是采用了Marvell推出的88E1512-NNP2网络控制芯片。

而机身上的两组USB3.0传输口则是采用了Realtek推出的RTS5412 HUB芯片扩充。

在主板上还有加装了一片ADATA威刚推出的IUM01-512MFHL闪存模组,容量规格为512MB,主要用途应该是用来储存NAS上的软件。

华芸AS4004T NAS上的4组SATA传输口是透过一片内置两颗Marvell 88SE9170控制芯片将PCIe2.0x1界面转成4组SATA口的电路板。

2 ASUSTOR 华芸 AS4004T NAS怎么样?

2.1 传输效能测试

接着来测试一下实际的传输效能表现吧!

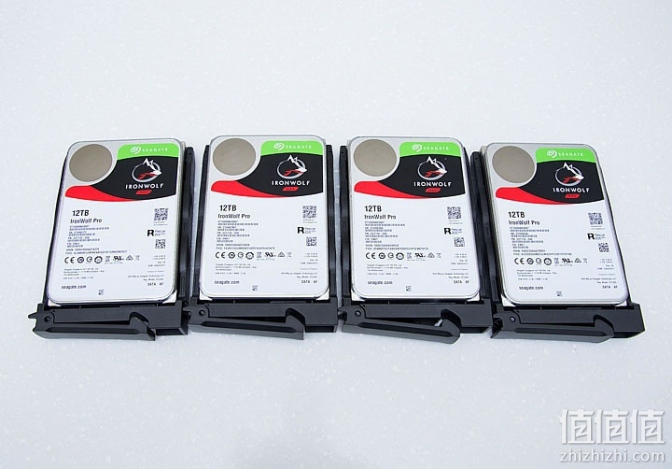

这次使用的是华硕推出的XG-C100C 10Gb网络卡来搭配测试一下。这次测试的方式主要是用一条Cat6a的网络线直接连接NAS的10Gb网络口以及电脑端的XG-C100C 10Gb网络卡,而且因为要测试10Gb的传输带宽,所以这次测试除了会搭配4颗12TB的Seagate IronWolf Pro组RAID0磁盘阵列之外,也有另外用了WD Blue 1TB 3D NAND SSD与SanDisk Ultra 3D SSD 1TB两款本是同根生的SSD固态硬盘来组RAID0磁盘阵列,好让网友可以更了解华芸AS4004T的效能极限。

实际测试效能的时候,是开启NAS的iSCSI网络磁盘机功能并设定500GB的硬盘空间,接着再透过一些常用的硬盘测试软件来看看实际效能表现。底下是这次测试所搭配电脑端硬件,给大家做个参考。

  • 处理器:Intel Core i9-9900K
  • 主板:华硕ROG MAXIMUS XI EXTREME
  • 硬盘:WD BLACK NVMe 1TB固态硬盘
  • 内存:G.Skill SNIPER-X DDR4-3200 8GBx2
  • 电源:Antec 850W
  • 操作系统:Windows 10 1809 64位

NAS网络服务器好文阅读

2.2 WD Blue 1TB 3D NAND SSD 与 SanDisk Ultra 3D SSD 1TB RAID0效能测试

AS SSD Benchmak软件测试

实际使用AS SSD Benchmak软件测试组RAID0的两款1TB SSD固态硬盘时,循序读写效能约可达到667.5MB/s与269.94MB/s、4K随机读写可达到5.58MB/s与5.47MB/s,最后结果总分为381分。

在4K-64Thrd的测试项目中的读写效能表现可达到25174iops与28097iops。

ATTO Benchmak测试

实际使用ATTO软件测试组RAID0的两款1TB SSD固态硬盘时,读写效能大约可达到450/300MB/s左右。

CrystalDiskMark测试

当CrystalDiskMark软件设定为随机资料选项时,组RAID0的两款1TB SSD固态硬盘在循序读写项目中的读写效能约可达到759.1MB/s与304.5MB/s,而4K项目中的读写效能大约可达到6.121MB/s与6.095MB/s。将资料选项设定为0Fill模式时,组RAID0的两款1TB SSD固态硬盘在循序读写项目中的读写效能约可达到759.4MB/s与294.4MB/s,而4K项目中的读写效能大约可到5.935MB/s与6.087MB/s。

TxBENCH软件测试

实际使用TxBENCH软件测试组RAID0的两款1TB SSD固态硬盘时,循序QD32项目中的读写效能大约可达到671.011MB/s与324.843MB/s,随机4K QD1项目中的读写效能大约可达到5.744MB/s与5.769MB/s。

FastCopy软件测试

实际从电脑端传输一个2.6GB压缩档至NAS时,写入NAS的速度大约可以达到313.1MB/s左右,实际传输时间约为8.3秒。接着换从NAS端将同样的文件传入电脑端时,从NAS端的读取效能大约可以达到488.6MB/s左右,传输时间大约是5.3秒。

2.3 Seagate IronWolf Pro 12TB X4 RAID0效能测试

AS SSD Benchmak测试

实际使用AS SSD Benchmak软件测试组RAID0的四颗Seagate IronWolf Pro 12TB硬盘效能时,在循序读写效能约可达到683.49MB/s与274.18MB/s、4K随机读写可达到5.36MB/s与5.7MB/s,最后结果总分为267分。

在4K-64Thrd的测试项目中的读写效能表现可达到7928iops与24323iops。

ATTO Benchmak测试

实际使用ATTO软件测试组RAID0的四颗Seagate IronWolf Pro 12TB硬盘效能时,读写效能约可达到500/300MB/s左右。

CrystalDiskMark测试

当CrystalDiskMark软件设定为随机资料选项时,组RAID0的四颗Seagate IronWolf Pro 12TB硬盘在循序读写项目中的读写效能约可达到748.9MB/s与308.1MB/s,而4K项目中的读写效能大约可达到6.058MB/s与5.981MB/s。将资料选项设定为0Fill模式时,组RAID0的四颗Seagate IronWolf Pro 12TB硬盘在循序读写项目中的读写效能约可达到725.5MB/s与305.5MB/s,而4K项目中的读写效能大约可到6.071MB/s与5.979MB/s。

TxBENCH软件测试

实际使用TxBENCH软件测试组RAID0的四颗Seagate IronWolf Pro 12TB硬盘效能时,循序QD32项目中的读写效能大约可达到745.978MB/s与327.713MB/s,随机4K QD1项目中的读写效能大约可达到5.904MB/s与5.929MB/s。

FastCopy软件测试

实际从电脑端传输一个2.6GB压缩档至NAS时,写入NAS的速度大约可以达到321MB/s左右,实际传输时间约为8.1秒。接着换从NAS端将同样的文件传入电脑端时,从NAS端的读取效能大约可以达到782.2MB/s左右,传输时间大约是3.3秒。

3 总结

就效能方面来看,华芸AS4004T 4Bay NAS实际测试后的读取与写入传输效能表现大约可以达到750/300MB/s左右,或许是因为处理器规格的关系才使得写入效能比较差强人意一点,但比起一般Gigibit机种大约是3倍的传输效能表现,相信对于有大量文件传输需求的使用者来说有算是个蛮符合需求的规格。

更多存储设备好品推荐

至于软件方面,华芸AS4004T所提供的ADM3.2操作系统的功能基本该有的都有,而且也有提供APP下载中心可以扩充更多的功能应用,再加上之后的ADM3.3版还会新增加btrfs文件系统以及快照支持,应该可以提供使用者更完备的备份方案。
